scanning electron microscope machine

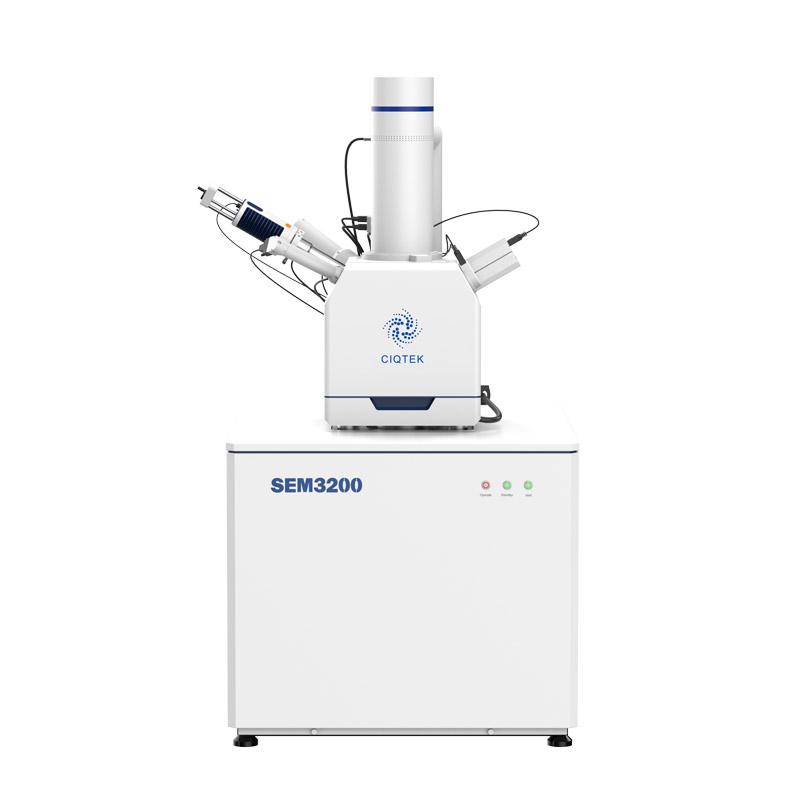

Wolframfilament-REM | SEM3200

Hochleistungsfähiges Wolframfilament-REM-Mikroskop mit hervorragender Bildqualität sowohl im Hoch- als auch im Niedrigvakuummodus

Das CIQTEK SEM3200 REM-Mikroskop verfügt über eine große Tiefenschärfe und eine benutzerfreundliche Oberfläche, die es Benutzern ermöglicht, Proben zu charakterisieren und die Welt der mikroskopischen Bildgebung und Analyse zu erkunden.

  • # Mischbild (SE+BSE)
    Beobachten Sie die Zusammensetzung der Probe und die topografischen Informationen der Oberfläche in einem Bild
  • # Doppelanode (Tetrode)
    Das Design des Doppelanoden-Emissionssystems bietet eine hervorragende Auflösung bei geringer Landeenergie
  • # *Niedrigvakuummodus
    Bereitstellung von Informationen zur Probenoberflächenmorphologie im umschaltbaren Vakuumzustand mit niedrigem Vakuum mit einem Klick

(*Optionales Zubehör für SEM-Mikroskop SEM3200)

SEM-Detektoren für SEM3200

Das REM-Mikroskop dient nicht nur zur Beobachtung der Oberflächenmorphologie, sondern auch zur Analyse der Zusammensetzung von Mikroregionen auf der Probenoberfläche.

CIQTEK SEM Mikroskop SEM3200 verfügt über eine große Probenkammer mit einer umfangreichen Schnittstelle. Zusätzlich zur Unterstützung des konventionellen Everhart-Thornley-Detektors (ETD), des Backscattered-Electron-Detektors (BSE) und der energiedispersiven Röntgenspektroskopie (EDS/EDX) werden verschiedene Schnittstellen wie Electron Backscatter Diffraction Pattern (EBSD) und Cathodolumineszenz (CL) unterstützt ) sind ebenfalls reserviert.

SEM-Rückstreuelektronendetektor (BSE)

Vergleich von Sekundärelektronenbildgebung und Rückstreuelektronenbildgebung

Im Rückstreuelektronen-Bildgebungsmodus wird der Ladungseffekt deutlich unterdrückt und es können mehr Informationen über die Zusammensetzung der Probenoberfläche beobachtet werden.

Beschichtungsproben:

  • SEM Backscattered-Electron Detector (BSE) Plating Specimens
  • SEM Backscattered-Electron Detector (BSE) Plating Specimens

Proben aus Wolframstahllegierungen:

  • SEM Backscattered-Electron Detector (BSE) Tungsten Steel Alloy Specimens
  • SEM Backscattered-Electron Detector (BSE) Tungsten Steel Alloy Specimens

Detektor für rückgestreute Elektronen mit vier Quadranten – Mehrkanal-Bildgebung

Der REM-Mikroskop-Detektor verfügt über ein kompaktes Design und eine hohe Empfindlichkeit. Mit dem 4-Quadranten-Design ist es möglich, topografische Bilder in verschiedene Richtungen sowie Bilder der Zusammensetzungsverteilung zu erhalten, ohne die Probe zu neigen.

Energiespektrum

Ergebnisse der Analyse des Energiespektrums kleiner LED-Perlen.

SEM Energy Spectrum

SEM Electron Backscatter Diffraction Pattern (EBSD)

Das REM-Mikroskop SEM3200 mit großem Strahlstrom erfüllt die Testanforderungen von hochauflösendem EBSD vollständig und kann polykristalline Materialien wie Metalle, Keramik und Mineralien auf Kristallorientierung und Korngrößenanalyse analysieren.

Die Abbildung zeigt die EBSD-Kornkarte einer Ni-Metallprobe, mit der Korngröße und -orientierung identifiziert, Korngrenzen und Zwillinge bestimmt und genaue Bewertungen der Materialorganisation und -struktur vorgenommen werden können.

SEM Electron Backscatter Diffraction Pattern (EBSD)

REM-Mikroskopmodelle SEM3200A SEM3200
Elektrooptische Systeme Elektronenkanone Vorausgerichtetes mittelgroßes Haarnadel-Wolframfilament
Auflösung Hochvakuum 3 nm bei 30 kV (SE)
4 nm bei 30 kV (BSE)
8 nm bei 3 kV (SE)
*Niedriges Vakuum 3 nm bei 30 kV (SE)
Vergrößerung 1-300.000x (Film)
1-1.000.000x
Beschleunigungsspannung 0,2 kV ~ 30 kV
Sondenstrom ≥1,2μA, Echtzeitanzeige
Bildgebungssysteme REM-Detektoren Everhart-Thornley-Detektor (ETD)
*Rückstreuelektronendetektor (BSED), *Low-Vakuum-Sekundärelektronendetektor (SE), *Energiedispersive Spektroskopie (EDS/EDX) usw.
Bildformat TIFF, JPG, BMP, PNG
Vakuumsystem Vakuummodell Hochvakuum Besser als 5×10-4 Pa
Niedriges Vakuum 5 ~ 1000 Pa
Steuerungsmodus Vollautomatische Steuerung
Probenkammer Kamera Optische Navigation
Überwachung in der Probenkammer
Probentabelle Drei-Achsen-Automatik Fünf-Achsen-Automatik
Stufenbereich X: 120 mm X: 120 mm
Y: 115 mm Y: 115 mm
Z: 50 mm Z: 50 mm
/ R: 360°
/ T: -10° ~ +90°
Software Betriebssystem Windows
Navigationen Optische Navigation, Gesten-Schnellnavigation
Automatische Funktionen Automatische Helligkeit und Kontrast, Autofokus, automatischer Stigmator
Sonderfunktionen

Intelligence Assisted Image Astigmatism Correction

*Bildzusammenfügung mit großem FOV (optional)

Installationsanforderungen Temperatur 20°C (68°F) ~ 25°C (77°F)
Luftfeuchtigkeit ≤ 50 %
Stromversorgung

AC 220 V (±10 %), 50 Hz, 2 kVA

AC 110 V (±10 %), 60 Hz

Highlights der Technik des CIQTEK SEM-Mikroskops SEM3200

Niederspannungs-REM

Proben aus Kohlenstoffmaterial mit geringer Eindringtiefe bei niedriger Spannung. Die wahre Topographie der Probenoberfläche kann mit detaillierten Details ermittelt werden.

Die Beschädigung der Haarprobe durch Elektronenstrahlen wird bei niedriger Spannung reduziert, während der Ladungseffekt eliminiert wird.

Niedrigvakuum SEM

Gefilterte Faserrohrmaterialien sind schlecht leitend und laden sich im Hochvakuum stark auf. Die direkte Beobachtung nichtleitender Proben kann in einem niedrigen Vakuum ohne Beschichtung mit dem REM-Mikroskop SEM3200 erfolgen.

Großes Sichtfeld

Biologische Proben können mithilfe eines großen Sichtfelds leicht die Gesamtmorphologiedetails des Kopfes eines Marienkäfers ermitteln und so die Fähigkeit zur maßstabsübergreifenden Bildgebung demonstrieren.

  • SEM Large Field of View
  • SEM Large Field of View

Navigation auf der Probenbühne und Kollisionsschutz

Optische Navigation

Klicken Sie mit der einfachen Navigation dorthin, wohin Sie möchten, und sehen Sie, wann Sie CIQTEK-REM-Mikroskope verwenden.

Eine Kamera in der Kammer ist Standard und kann HD-Fotos aufnehmen, um das schnelle Auffinden von Proben zu erleichtern.

  • SEM Microscope Specimen Stage Navigation & Anti-collision

Schnelle Gestennavigation

CIQTEK SEM-Mikroskop SEM3200 Eine schnelle Navigation wird durch Doppelklicken zum Bewegen, Verwenden der mittleren Maustaste zum Ziehen und Verwenden des Rahmens zum Zoomen erreicht.

Exp: Rahmenzoom – um eine große Ansicht der Probe mit Navigation bei geringer Vergrößerung zu erhalten, können Sie den Probenbereich, an dem Sie interessiert sind, schnell einrahmen. Das Bild wird automatisch vergrößert, um die Effizienz zu verbessern.

  • SEM Microscope Quick Gesture Navigation
  • SEM Microscope Quick Gesture Navigation

Stufe Antikollision

CIQTEK SEM-Mikroskop SEM3200 Mehrwege-Antikollisionslösungen:

1. Manuelle Eingabe der Probenhöhe: Steuern Sie den Abstand zwischen der Probenoberfläche und der Objektivlinse präzise.

2. Bilderkennung und Bewegungserfassung: Überwachen Sie die Bühnenbewegung in Echtzeit.

3. *Hardware: Schalten Sie den Bühnenmotor im Moment der Kollision ab.

  • SEM Microscope Stage Anti-collision

Charakteristische Funktionen

Intelligenzunterstützte Bildastigmatismuskorrektur

Astigmatismus im gesamten Sichtfeld visuell anzeigen und per Mausklick schnell korrigieren.

  • SEM Microscope Intelligence Assisted Image Astigmatism Correction
  • SEM Microscope Intelligence Assisted Image Astigmatism Correction

Autofokus SEM

Ein-Knopf-Fokus für schnelle Bildgebung.

  • SEM Microscope Auto Focus
  • SEM Microscope Auto Focus

Automatischer Stigmator

Astigmatismus-Abzug mit einem Klick zur Verbesserung der Arbeitseffizienz.

  • SEM Microscope Automatic Stigmator
  • SEM Microscope Automatic Stigmator

Automatische Helligkeit und Kontrast

Automatische Helligkeit und Kontrast mit einem Klick, um die Graustufen der entsprechenden Bilder anzupassen.

  • SEM Microscope Auto Brightness & Contrast
  • SEM Microscope Auto Brightness & Contrast

Gleichzeitige Abbildung mehrerer Informationen

Die CIQTEK SEM Microscope SEM3200 Software unterstützt das Umschalten zwischen SE und BSE mit einem Klick für gemischte Bildgebung. Sowohl morphologische als auch Zusammensetzungsinformationen der Probe können gleichzeitig beobachtet werden.

SEM Microscope Simultaneous Imaging of Multiple Information

Schnelle Bilddrehungsanpassung

Ziehen Sie eine Linie und lassen Sie sie los, um das Bild direkt an der Stelle zu drehen.

  • SEM Microscope Fast Image Rotation Adjustment
  • SEM Microscope Fast Image Rotation Adjustment
