EPR mit variabler Temperatur: Warum die Temperatur Ihre Geheimwaffe ist

Temperatur ist nicht nur ein Umweltfaktor in Elektronenparamagnetische Resonanz (EPR) Die Temperatur ist ein zentraler experimenteller Parameter, gleichauf mit Mikrowellenleistung und Magnetfeldstärke. Mit der richtigen Temperatur erzielen Sie schärfere Signale, höhere Empfindlichkeit und Strukturdetails, die bei Raumtemperaturmessungen nicht sichtbar sind. Bei falscher Wahl kann das Signal vollständig verschwinden. Dieser Leitfaden erläutert die Physik der temperaturabhängigen EPR-Spektroskopie und hilft Ihnen bei der Auswahl des passenden Messaufbaus für Ihre Proben.

Warum die Temperatur bei EPR so wichtig ist

Jedes EPR-Experiment wirft drei Fragen auf: Wie verändert die Temperatur die mikroskopische Spinumgebung? Wie beeinflusst sie die Spektreninterpretation? Und bei welchen Systemen sind Messungen bei variabler Temperatur zwingend erforderlich? Schauen wir uns das genauer an.

Kühlung: Der einfachste Weg, die Empfindlichkeit zu steigern

Das EPR-Signal beruht auf einer einfachen Tatsache: Ungepaarte Elektronen besetzen zwei Spin-Energieniveaus, und die Differenz der Besetzung dieser Niveaus ist das, was wir messen. In einem externen Magnetfeld B ₀ Elektronenspins unterliegen Zeeman spaltet , wodurch zwei Ebenen mit m erstellt werden _S = +1/2 und m _S = -1/2. Die Energiedifferenz zwischen ihnen beträgt:

Der Boltzmann-Verteilung regelt, wie Elektronen diese Energieniveaus besetzen. Das Besetzungsverhältnis hängt in sehr direkter Weise von der Temperatur ab:

Das bedeutet in der Praxis Folgendes: Die EPR-Signalintensität ist proportional zur Populationsdifferenz zwischen den beiden Energieniveaus. Diese Differenz skaliert mit 1/T. Anders ausgedrückt: Je niedriger die Temperatur, desto stärker das Signal. Punkt. Die Temperatur ist eine unabhängige, vollständig steuerbare Variable. Daher ist das Kühlen der Probe der grundlegendste und direkteste Weg, die absolute Empfindlichkeit zu erhöhen. EPR-Spektroskopie Die

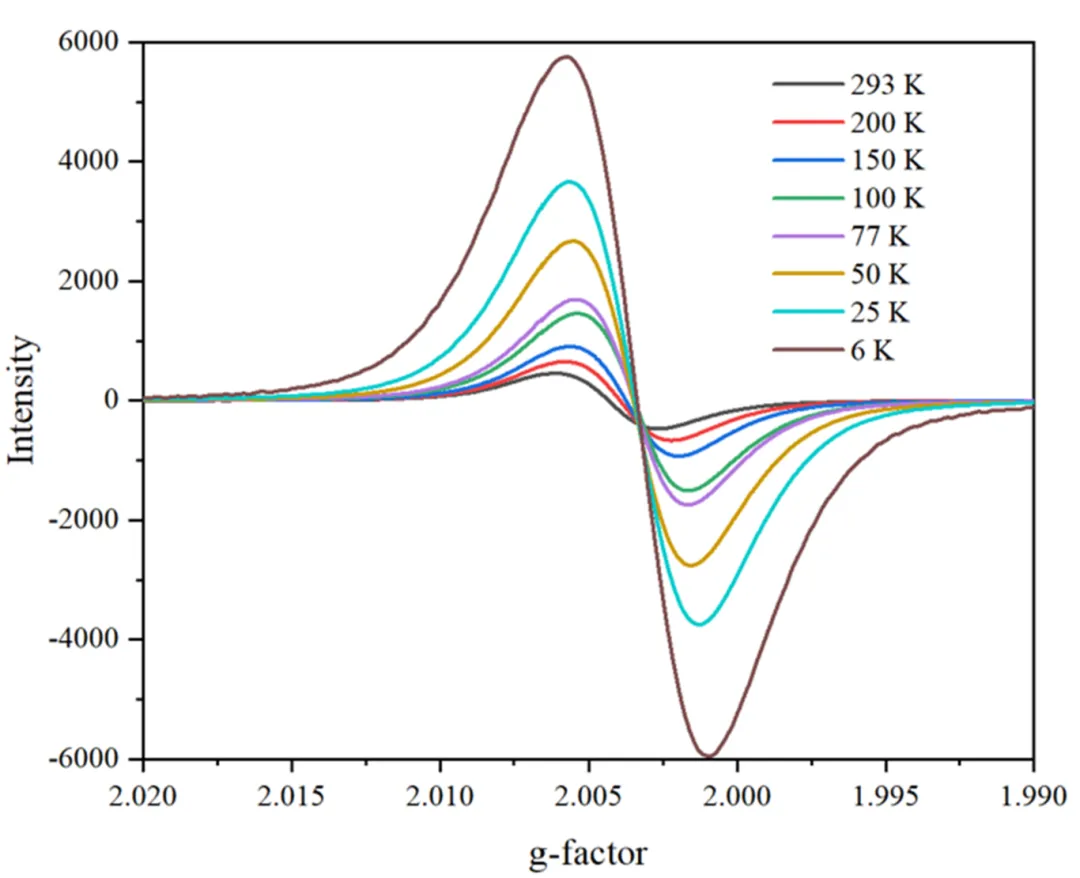

EPR-Spektren einer schwachen Kohleprobe, gemessen bei verschiedenen Temperaturen. Niedrigere Temperaturen liefern deutlich stärkere Signale. (Gemessen mit einem CIQTEK-EPR-System.)

Kühlung verlangsamt die Entspannung und legt verborgene Signale offen.

Die Temperatur beeinflusst nicht nur die Signalstärke. Sie steuert auch Spinrelaxation Dies bestimmt, ob überhaupt ein Signal detektiert werden kann. Die Entspannung in der Magnetresonanztomographie lässt sich in zwei Kategorien einteilen.

Spin-Gitter-Relaxation (T ₁ ). Dies ist der Prozess, bei dem angeregte Spins Energie mit dem umgebenden Kristallgitter austauschen. Er ist stark temperaturempfindlich. Bei Raumtemperatur sind die Gitterschwingungen intensiv. Angeregte Spins geben ihre Energie schnell ab, daher ist die Temperaturabhängigkeit der Energieabhängigkeit hoch. ₁ Die Antwort ist kurz. Kühlen Sie das System ab, und Sie „frieren“ diese Gitterschwingungen effektiv ein. ₁ verlängert sich dramatisch.

Spin-Spin-Relaxation (T ₂ ). Dies resultiert hauptsächlich aus magnetischen Dipolwechselwirkungen zwischen benachbarten Spins. Es wird weniger direkt von der Temperatur beeinflusst.

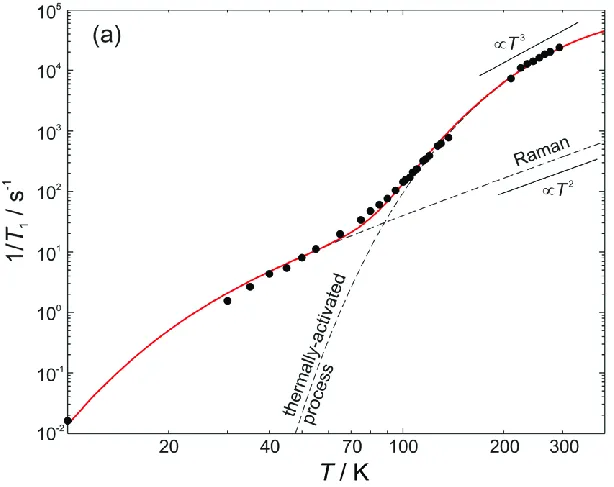

Spin-Gitter-Relaxationsrate als Funktion der Temperatur. Die starke Temperaturabhängigkeit zeigt, warum Kühlung für Systeme mit kurzer Relaxationszeit unerlässlich ist. (Ref.: Phys. Chem. Chem. Phys., 2020, 22, 15751–15758)

T ₂ steuert die spektrale Linienbreite. Die homogene Linienbreite ist umgekehrt proportional zu T. ₂ (kürzeres T ₂ (breitere Linie). Während T ₂ selbst ist nicht stark temperaturabhängig, T ₁ setzt die theoretische Obergrenze für T ₂ Wenn T ₁ ist bei Raumtemperatur extrem kurz, es zwingt T ₂ Auch die kurze Laufzeit führt zu einer starken Verbreiterung des Signals. Gemäß der Heisenbergschen Unschärferelation verbreitert sich das Signal so stark, dass es im Grundrauschen verschwindet. Man sieht „kein Signal“, obwohl es in Wirklichkeit nur extrem verbreitert ist.

Dies erklärt eine häufige Frustration in EPR-Laboren.

· Für Zimmertemperatur geeignet: Organische Radikale und ns ¹ Konfigurationsionen, die eine längere T-Relaxationszeit aufweisen ₁ Werte.

· Herausforderung bei Raumtemperatur: Die meisten Übergangsmetallionen (wie Co(II), High-Spin-Fe(III)) und Seltenerdionen sind klassische Systeme mit kurzer Relaxationszeit. Bei Raumtemperatur liefern sie oft gar kein verwertbares Signal. Man benötigt Temperaturen von flüssigem Stickstoff oder flüssigem Helium, um sie sichtbar zu machen.

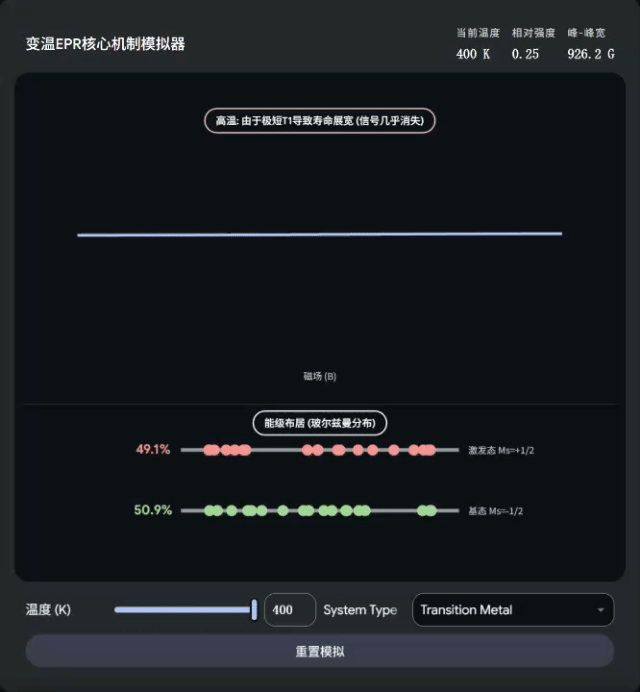

EPR-Simulation bei variabler Temperatur, die zeigt, wie ein Signal mit sinkender Temperatur detektierbar wird. Beachten Sie, dass die Phase des EPR-Signals in diesem Diagramm invertiert ist.

Temperaturänderungen beeinflussen die Molekularbewegung und verändern die Form Ihrer Peaks.

Stabile organische Radikale in Lösung und bestimmte Übergangsmetallkomplexe mit langen Relaxationszeiten liefern bereits bei Raumtemperatur klare Signale. Spielt die Temperatur also für diese Systeme überhaupt noch eine Rolle? Absolut.

In Lösung bei Raumtemperatur rotieren die Moleküle schnell und zufällig, ähnlich wie winzige Kreisel. Diese Rotation mittelt die Anisotropie des g-Tensors und des Hyperfeinkopplungstensors vollständig aus. Das Ergebnis ist ein symmetrischer, isotroper, schmaler Peak.

Mit sinkender Temperatur verlangsamt sich die Molekularbewegung. Schließlich erstarrt die Lösung zu einem glasartigen Zustand, und die Molekülrotation kommt vollständig zum Erliegen. Die Anisotropie wird nicht länger gemittelt. Unterschiedliche räumliche Orientierungen offenbaren ihre vollständigen magnetischen Wechselwirkungen. Der einfache isotrope Peak wandelt sich in ein komplexes Spektrum der „gefrorenen Lösung“ um, das reich an dreidimensionalen Strukturinformationen ist. Nun lassen sich Details über die Koordinationsumgebung und die molekulare Orientierung des paramagnetischen Zentrums gewinnen.

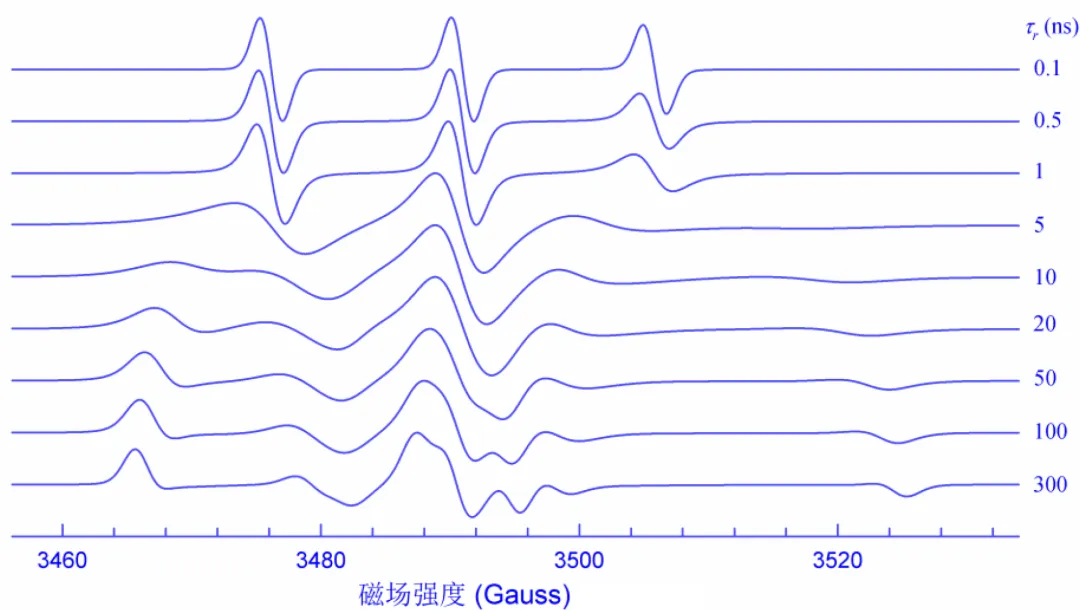

Simulierte EPR-Spektren von R ₁ NEIN ^• Radikal, das die Entwicklung der Korrelationszeit τ zeigt _R Von oben nach unten, τ _R Die Molekularbewegung nimmt mit abnehmender Temperatur ab, wenn sich die Lösung in verdünnter Form bei Raumtemperatur dem gefrorenen Zustand annähert. Simulationsparameter: 9,8 GHz, g _X =2,008, g _y =2,006, g _z =2,003, A _X =A _y =20, A _z =85 MHz. (Adaptiert von Elektronenparamagnetische Resonanz: Grundlagen und Anwendungen .)

Welche Temperatureinstellung benötigt Ihre Probe? Ein Leitfaden zur Systemauswahl

Unterschiedliche Spinsysteme weisen sehr unterschiedliche Energieniveaustrukturen und dynamische Eigenschaften auf. Das bedeutet, dass sie für eine optimale EPR-Messung sehr unterschiedliche Temperaturbereiche benötigen.

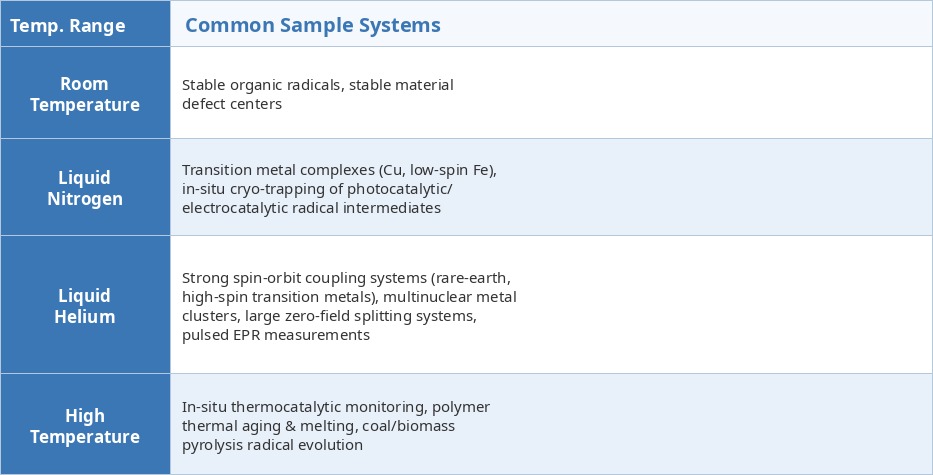

Optimale Temperaturbereiche für gängige EPR-Probenkategorien. Wählen Sie für beste Ergebnisse den passenden Temperaturbereich für Ihr System.

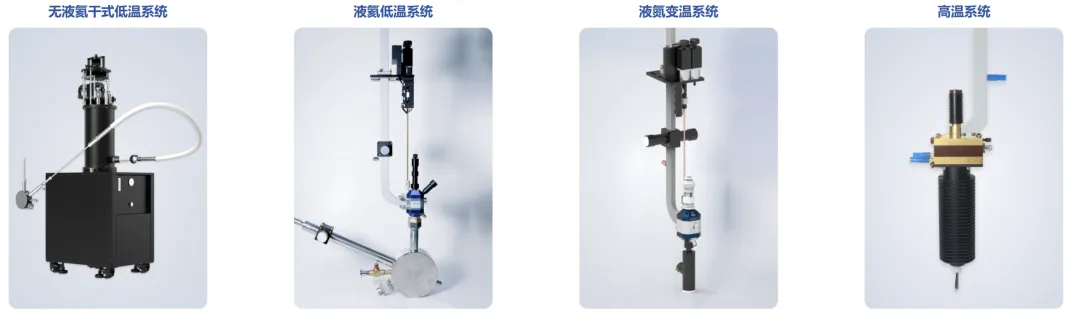

CIQTEK bietet EPR-Lösungen mit vollem Temperaturbereich kompatibel mit allen Dauerstrich- und Impulssignalen EPR-Spektrometer Von der routinemäßigen Charakterisierung bis hin zur Spitzenforschung – wir decken alle Ihre Bedürfnisse ab.

Die Temperatur ist der Schlüssel zur Spinwelt

Temperatur ist nicht nur eine Zahl auf einem Drehknopf. Sie ist der Schlüssel zur mikroskopischen Welt der Spins. Verstehen Sie, wie die Eigenschaften Ihrer Probe mit der Temperatur zusammenhängen, und Sie werden die Möglichkeiten Ihrer Forschung erheblich erweitern.

Kühlere Temperaturen erhöhen die Empfindlichkeit durch den Boltzmann-Faktor. Sie verlängern die Entspannungszeiten um Signale sichtbar zu machen, die sonst im breiten Rauschen untergehen würden. Sie verlangsamen die Molekularbewegung um anisotrope Strukturdetails aufzudecken, die in Spektren bei Raumtemperatur verborgen sind. Jeder dieser Effekte eröffnet neue experimentelle Möglichkeiten.

Ob Sie organische Radikale, Übergangsmetallkomplexe oder Seltenerdsysteme untersuchen, die richtige variable Temperaturanordnung macht den Unterschied zwischen einem gescheiterten Experiment und einem bahnbrechenden Ergebnis aus.

Sie sind sich nicht sicher, welche variable Temperaturregelung die richtige für Sie ist?

Unsere Anwendungswissenschaftler analysieren gerne Ihre Proben und empfehlen Ihnen das optimale Testprotokoll. Kontaktieren Sie uns, damit wir Sie bei Ihrer EPR-Forschung bestmöglich unterstützen können.
