x band pulse electron paramagnetic resonance

X-Band Puls-EPR-Spektrometer |

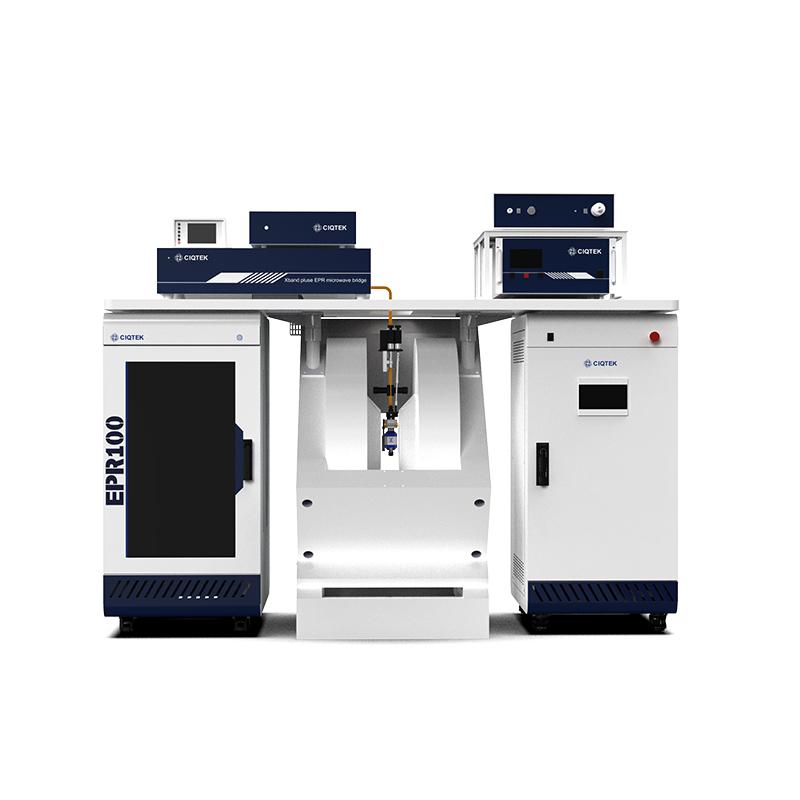

CIQTEK X-Band-Puls-Elektronenspinresonanzspektrometer (EPR oder ESR) EPR100 unterstützt sowohl Dauerstrich-EPR- als auch Puls-EPR-Funktionen Neben der Unterstützung konventioneller Dauerstrich-EPR-Experimente kann der EPR100 auch Elektronenspin-Quantenzustände mithilfe spezifischer Pulssequenzen präzise steuern und messen. Dies ermöglicht Puls-EPR-Tests wie T1, T2, ESEEM (Elektronen-Spin-Echo-Hüllkurvenmodulation), HYSCORE (Hyperfein-Subniveau-Korrelation) usw.

Das EPR100-Gerät bietet eine umfassende Palette an Optionales Zubehör , wie zum Beispiel ENDOR-, DEER-, TR-EPR- und AWG-Module , die die Anforderungen aller aktuellen gepulsten EPR-Experimentiermodi vollständig erfüllen.

In Kombination mit einem variables Temperatursystem ermöglicht es die Erkennung paramagnetischer Substanzen bei ultratiefen Temperaturen.

Die gepulste EPR-Spektroskopie liefert höhere spektrale Auflösung , die die Hyperfeinwechselwirkungen zwischen Elektronen und Atomkernen aufdecken und detailliertere Strukturinformationen liefern. Diese Fähigkeit ist in wissenschaftlichen Forschungsbereichen wie der Materialwissenschaft, der biomolekularen Strukturanalyse usw. unersetzlich und von entscheidender Bedeutung.

  • # Hohe spektrale Auflösung
    Aufgrund von Verbreiterungseffekten, schwachen dipolaren Wechselwirkungen, subtiler Feinkopplung und geringer Nullfeldaufspaltung können Informationen in kontinuierlichen EPR-Spektren nicht aufgelöst werden. Gepulste EPR bietet eine höhere spektrale Auflösung und ermöglicht die Erkennung schwacher Wechselwirkungen dass CW EPR Schwierigkeiten hat, dies zu unterscheiden.
  • # Interaktionen gezielt beobachten
    Durch die Entwicklung unterschiedlicher Pulssequenzen können mit gepulster EPR gezielt Elektron-Elektron- und Elektron-Kern-Wechselwirkungen beobachtet werden, was zu leichter zu analysierenden EPR-Spektren führt.
  • # Umfassende Funktionalität
    Zusätzlich zu Relaxationsmessungen, ESEEM- und HYSCORE-Experimenten sind auch optionale Module wie das ENDOR-System, das ELDOR/DEER-System, das zeitaufgelöste/transiente EPR-System (TR-EPR) und AWG-Module verfügbar.
  • # Hochleistungs-Impulssonde
    Die gepulste Sonde verfügt über einen einstellbaren Q-Wert, der eine größere Anregungsbandbreite mit einem stärkeren Steuerfeld ausgleicht. Die Detektions-Totzeit wird auf einige Hundert Nanosekunden reduziert.
  • # Festkörper-Leistungsverstärker
    Mit einer gepulsten Ausgangsleistung von bis zu 500 W ist das System mit einer leistungsstarken gepulsten EPR-Sonde gekoppelt, um eine effiziente Impulsanregung zu ermöglichen. Seine langfristige Phasenstabilität gewährleistet eine präzisere Mikrowellenimpulsverstärkung bei komplexen Impulssequenz-Experimenten.
  • # Impulserzeugungstechnologie
    Der Impulsgenerator unterstützt die unbegrenzte zyklische Wiedergabe von Impulssequenzen und bietet eine Mikrowellenimpulszeitauflösung von bis zu 50 ps, was die spektrale Auflösung im Impulsmodus verbessert. Mit dem AWG-Modul wird die Mikrowellenimpulserzeugung komfortabler und flexibler.
  • EPR Applications in Chemistry
    EPR in der Chemie
    Erkunden Sie Reaktionsmechanismen in der organischen, elektrochemischen und Koordinationschemie, überwachen Sie freie Radikalzwischenprodukte und unterstützen Sie die Arzneimittelforschung sowie die Strukturanalyse von Koordinationsverbindungen und organischen Synthesen.
  • EPR in Life Sciences
    EPR in den Biowissenschaften
    Fortgeschrittene Oxidationsprozesse, Photokatalyse, Überwachung der Luftverschmutzung, Abwasserbehandlung, Bodensanierung, Verfolgung der Schwermetallverschmutzung, persistente freie Radikale in der Umwelt (EPFR) usw.
  • EPR in Materials Science
    EPR in der Materialwissenschaft
    Kristalldefekte, magnetische Materialien, Halbleiter, Batteriematerialien, Glasfaserdefekte, Polymermaterialien usw.
  • EPR in Food Science
    EPR in der Lebensmittelwissenschaft
    Erkennung und Identifizierung von Lebensmittelbestrahlung, Haltbarkeit von Biergeschmack, Erkennung von Ranzigkeit bei Speiseöl usw.
  • Applications of EPR in Biomedicine
    EPR in der Biomedizin
    Charakterisierung der antioxidativen Aktivität, Charakterisierung von Metalloenzymen, Spinmarkierung von Biomakromolekülen usw.
  • Application of EPR in medical research
    EPR in der medizinischen Forschung
    Forschung zum Schutz vor Berufskrankheiten, medizinische Notfallbehandlung bei radioaktiver Strahlung, Alanin-Dosimetrie, Bestrahlungsforschung bei Krebstherapie usw.
  • Applications of EPR in Industry
    EPR in der Industrie
    Untersuchungen zur Alterung von Beschichtungen, Identifizierung von Diamantdefekten, Effizienz von Tabakfiltern, petrochemische Qualitätskontrolle, Erkennung von Inhibitorrückständen, kosmetischer Schutzfaktor gegen freie Radikale usw.
  • EPR in Geoarchaeology
    EPR in der Geoarchäologie
    Die Datierung des Quartärs (im Bereich von Tausenden bis Millionen von Jahren) erfolgt durch EPR-Analysen von Fossilien, Gesteinen, Korallen, Quarz und Böden.
  • EPR in Biological Structure Analysis
    EPR in der Biostrukturanalyse
    Die Doppel-Elektron-Elektron-Resonanz (DEER) ist ein wichtiges Instrument zur Bestimmung biomolekularer Strukturen. Sie misst die Stärke der Elektron-Elektron-Wechselwirkung und liefert Informationen über den Abstand zwischen den markierten Stellen, wodurch die Auflösung biologischer Strukturen ermöglicht wird. Die Technik ermöglicht die Messung von Abständen zwischen 1,7 und 8 nm und ist ein zerstörungsfreies Instrument zur Strukturanalyse.

Spin-Entspannung

Spinrelaxationseigenschaften spiegeln die Prozesse der Energieübertragung und -dissipation wider, nachdem der Spin Energie absorbiert und in angeregte Zustände übergeht. Durch die Messung der Spinrelaxationszeiten lassen sich umfassende dynamische und strukturelle Informationen gewinnen – ein entscheidender Schritt zur Aufklärung der chemischen Struktur von Materialien und ein zentraler Aspekt der Quanteninformatikforschung. Gepulste EPR misst typischerweise die transversale Relaxationszeit (T 2 , Spin-Spin-Relaxation) und die longitudinale Relaxationszeit (T 1 , Spin-Gitter-Relaxation). In komplexen Systemen können Unterschiede in den Relaxationszeiten zwischen verschiedenen paramagnetischen Zentren ausgenutzt werden, indem geeignete Pulssequenzen entwickelt werden, um selektiv Signale zu erfassen und Interferenzen zu eliminieren.

  • Longitudinal T1 relaxation time results and pulse sequence
    Längs-T 1 Ergebnisse der Relaxationszeit und Pulssequenz
  • Transverse T2 relaxation time results and pulse sequence
    Quer-T 2 Ergebnisse der Entspannungszeit und des Pulses Sequenz

Elektronen-Spin-Echo-Hüllkurvenmodulation (ESEEM)

ESEEM ist eine Technik zur Untersuchung der Wechselwirkung zwischen Elektronen und Kernen, die vor allem schwach gekoppelte Hyperfeinwechselwirkungen und Kernquadrupolwechselwirkungen erfasst. Durch Anwendung einer Fourier-Transformation auf das erfasste Zeitbereichsspektrum wird ein Frequenzbereichsspektrum erhalten. Die erfassten Frequenzen helfen dabei, die Kerntypen, die das Elektron umgeben, sowie die Anzahl der wechselwirkenden Kerne zu identifizieren.

  • 3P-ESEEM Spectrum of Coal
    3P-ESEEM-Spektrum von Kohle
  • 3P-ESEEM Spectrum of CoTPP(py)
    3P-ESEEM-Spektrum von CoTPP(py)

Hyperfein-Sublevel-Korrelation (HYSCORE)

HYSCORE ist im Wesentlichen ein zweidimensionales ESEEM-Experiment, bei dem Korrelationen von einer Elektronenspin-Mannigfaltigkeit auf eine andere übertragen werden, wodurch überlappende Absorptionsspitzen aufgelöst werden können. HYSCORE-Experimente erfassen nicht nur die Larmorfrequenzen von Kernen zur Identifizierung ihrer Typen, sondern liefern auch Informationen zur Hyperfeinkopplung. Dies ermöglicht die Differenzierung von Hyperfeinwechselwirkungen und die selektive Kernerkennung.

  • HYSCORE Spectrum of LiF Single Crystal
    HYSCORE-Spektrum eines LiF-Einkristalls

Gepulstes Elektronen-Kern-Doppelresonanz-System (ENDOR)

Gepulstes ENDOR ist eine Doppelresonanztechnik, die die hohe Auflösung und Kernselektivität der Kernspinresonanz mit der hohen Empfindlichkeit der Elektronenspinresonanz kombiniert. Mittels Radiofrequenzpulsen (RF) werden NMR-Übergänge angeregt, die das Elektronenspin-Echo modulieren. Durch Variation der RF-Frequenz und Überwachung der Echointensität kann das Experiment selektiv sowohl schwache als auch starke Elektron-Kern-Kopplungen erfassen und liefert so lokale Umgebungsinformationen im Umkreis weniger Ångström um den Elektronenspin. Ein optionales ENDOR-System umfasst Komponenten wie einen ENDOR-Resonator, eine RF-Quelle und einen RF-Verstärker.

  • ENDOR spectrum of a LiF single crystal
    ENDOR-Spektrum eines LiF-Einkristalls
  • Davies ENDOR spectrum of a calcite sample
    Davies ENDOR-Spektrum einer Kalzitprobe

Doppeltes Elektron-Elektron-Resonanzsystem (ELDOR/DEER)

DEER untersucht Elektron-Elektron-Wechselwirkungen und dient zur Bestimmung des Abstands zwischen zwei paramagnetischen Zentren. In Kombination mit der zielgerichteten Spinmarkierung (SDSL) misst DEER Abstände zwischen Spinmarkierungsstellen auf Zielmolekülen und ermöglicht so die Analyse biomolekularer Strukturen und Wechselwirkungen. Diese Technik wird häufig in der Strukturbiologie und Polymerwissenschaft zur Abstandsmessung eingesetzt, beispielsweise bei Protein-Protein-, Protein-DNA-Wechselwirkungen, Substratbindungen und Metallkoordinationsstellen. Das optionale DEER-System nutzt zwei Mikrowellenquellen, um die verschiedenen Elektronenspins unabhängig voneinander zu steuern.

  • DEER experimental results for nitroxide-labeled molecules (ACERT Biradical Standards for ESR Distance Measurements)
    DEER-Spektrum von Biradikalen (ACERT-Biradikalstandards für ESR-Distanzmessungen)

Arbiträrer Wellenformgenerator

Ein Arbiträrwellenformgenerator ermöglicht die Ausgabe von Mikrowellenimpulsen beliebiger Form. Er ermöglicht flexible Änderungen von Impulsamplitude, Phase, Frequenz und Hüllkurve und ermöglicht so individuelle und komplexe Impulsexperimente.

  • Arbitrary Waveform Generator

Zeitaufgelöstes/transientes EPR-System (TR-EPR)

TR-EPR kombiniert zeitaufgelöste Techniken mit paramagnetischer Resonanzspektroskopie und erreicht so Zeitauflösungen bis in den Nanosekundenbereich. Das System umfasst im Wesentlichen einen digitalen Hauptcontroller, einen hochenergetischen Pulslaser zur stabilen optischen Anregung, ein Laserenergiemessgerät zur Überwachung der Pulslaserleistung und einen dielektrischen Resonator zur Detektion von EPR-Signalen. TR-EPR dient der Untersuchung transienter Spezies wie Radikale oder angeregter Triplettzustände in schnellen Reaktionsprozessen und detektiert Spezies mit Lebensdauern im Mikrosekunden- bis Nanosekundenbereich. Dies ist entscheidend für die Untersuchung der Reaktionskinetik radikaler Spezies und schließt die Lücke bei der Detektion kurzlebiger Spezies mit herkömmlichen Geräten.

  • Transient EPR spectrum of pentacene (in p-terphenyl crystal)
    Transientes EPR-Spektrum von Pentacen (in p-Terphenylkristall)

Variables Temperatursystem (VT-System) mit Kryostat

Die Temperatur beeinflusst direkt den Spinzustand und die Dynamik von Elektronen, weshalb die Temperaturkontrolle für EPR-Studien unerlässlich ist. Von extrem niedrigen bis zu hohen Temperaturen zeigen unterschiedliche Temperaturbereiche verschiedene physikalische, chemische und biologische Phänomene. Das Variable Temperature System umfasst ein kryogenes und ein Hochtemperatursystem und bietet Forschern Einblicke in Materialeigenschaften und Reaktionsmechanismen.

  • Helium-Free Variable Temperature System (From 4 K to Room Temperature)
    Heliumfreies Kryosystem (4 K bis 300 K)
  • Liquid Helium Variable Temperature System (From 4.4 K to Room Temperature
    Kryosystem mit kontinuierlichem Durchfluss von flüssigem Helium (4,4 K bis 300 K)

Künstliche Intelligenz (KI) + EPR-System

AI EPR-Spektralanalyse, anwendbar auf 90 % der Proben

  • AI EPR spectral analysis
    Vor
  • AI EPR spectral analysis
    Nach

Automatische Verknüpfung von Literaturdatenbanken

  • Automatic linking of literature databases

EPR-Spektrometer modernisieren

Modernisieren Sie Ihr veraltetes EPR-Instrument, um den hohen Anforderungen der hochmodernen EPR-Forschung gerecht zu werden

Gepulste Signalerfassungsmodi Transiente Erfassung, Einzelpunkterfassung und Integrationstests
Gepulste Kanäle 12 Kanäle (einschließlich +X, -X, +Y, -Y, 4 Steuerkanäle und 4 erweiterbare Kanäle), die Phasenzyklen unterstützen
Pulszeitauflösung 0,05 ns
Anzahl der Impulse 20.000 pro Kanal, mit unbegrenzter Loop-Wiedergabe
Ausgangsleistung des Halbleiter-Leistungsverstärkers Bis zu 500 W
