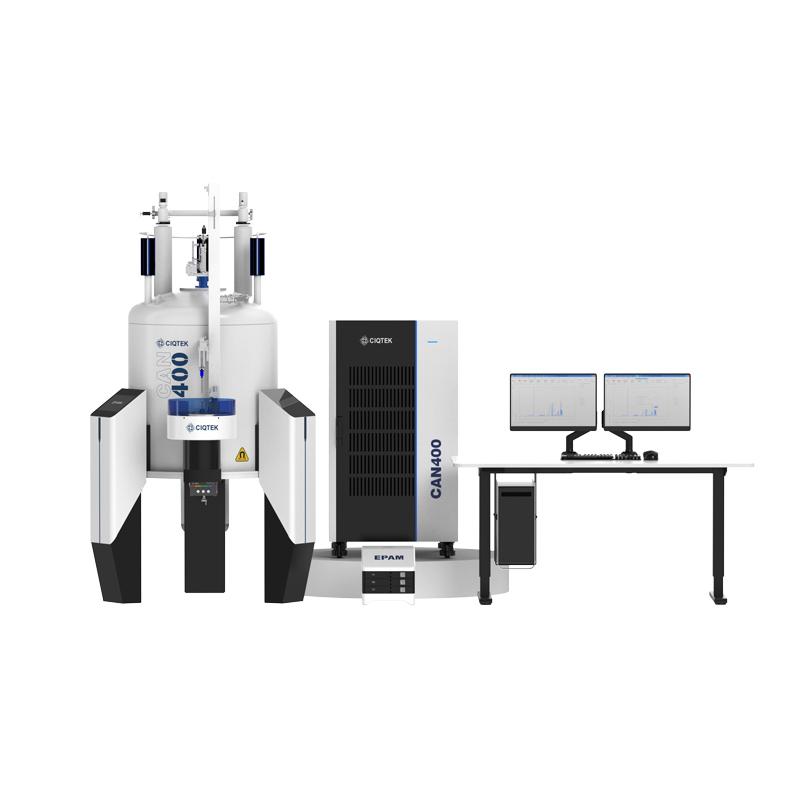

Der CIQTEK CAN400 ist ein hochmoderner intelligenter Flüssigzustandssensor Kernspinresonanzspektrometer (NMR) , ausgestattet mit einem ultrahochhomogenen, ultraabgeschirmten 400-MHz-Supraleitermagneten. Es umfasst eine multifunktionale modulare Konsole, hochempfindliche, vollautomatische Abstimmsonden und eine Reihe fortschrittlicher Zubehörteile.
Dank hochintegrierter Hochfrequenzkanäle (RF) unterstützt der CAN400 sowohl Sende- als auch Empfangsfunktionen und ermöglicht so Experimente mit mehreren Empfangskanälen. Das optimierte Design gewährleistet schnelles Tuning und Shimmen und verkürzt so die Experimentierzeiten erheblich.
Zubehör wie der intelligente Steuerbildschirm verbessert die Verwaltung der NMR-Ausrüstung, indem es Touchscreen-Interaktionen zur Instrumentenüberwachung und zum Einsetzen/Entfernen von Proben ermöglicht und so die Flexibilität von NMR-Experimenten verbessert.
Der CAN400 kombiniert leistungsstarke Hardware und intelligente Software und bietet Benutzern eine zuverlässige, effiziente und benutzerfreundliche NMR-Experimentierplattform.
Die Forschung an Redox-Flow-Batterien erfordert grundlegende Erkenntnisse auf molekularer Ebene, um deren Leistung zu verbessern. Durch die Anwendung von In-situ-Kernspinresonanzmethoden (NMR) auf den Elektrolyten können Elektrolytzersetzung und Selbstentladung der Batterie in Echtzeit untersucht werden.
Referenz : Nature, 2020, 579(7798): 224-228.
In Lignin können Gruppen mit instabilen Protonen mit phosphorhaltigen Reagenzien reagieren und phosphorhaltige Derivate bilden. Mithilfe der quantitativen ³¹P-NMR-Spektroskopie können Menge und Struktur funktioneller Gruppen wie Carboxyl- und Hydroxygruppen untersucht werden.
Referenz : Nature Protocols, 2019, 14(9): 2627-2647.
Die Submodule des CIQTEK CAN400 NMR-Spektrometers bestehen im Wesentlichen aus Magnet, Konsole, Sonde und Vorverstärker. Das Spektrometersystem wird durch fortschrittliche Software gesteuert, die experimentelle Daten präzise erfasst und analysiert und dem Anwender umfassendere und präzisere Analyseergebnisse liefert. Der intelligente Bedienbildschirm und die Fernsteuerungsfunktionen optimieren das Benutzererlebnis.

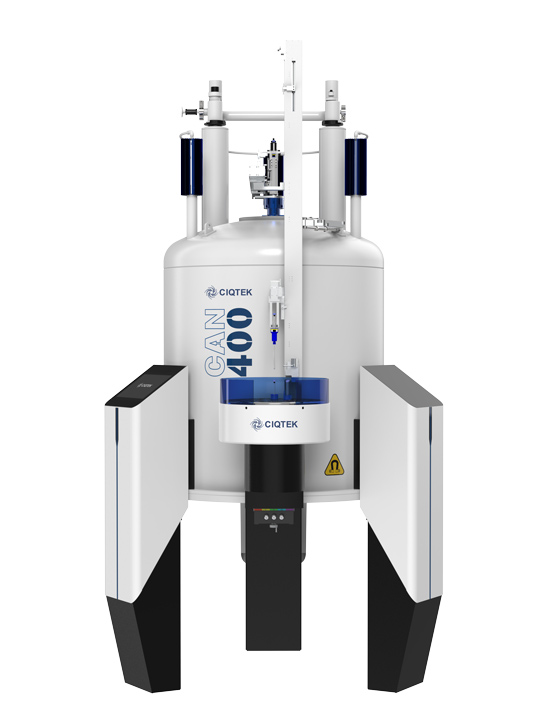

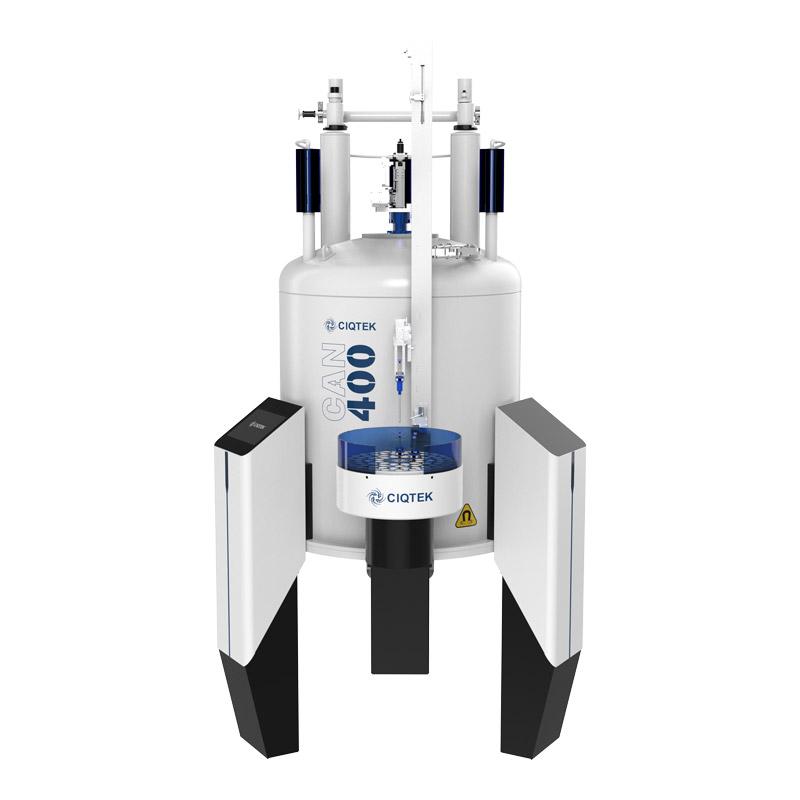

Magnet
• 9,39 Tesla, hochhomogenes Magnetfeld
• Standard 54 mm Bohrung für Raumtemperatur, kompatibel mit verschiedenen Sonden
• Lange Haltezeit für flüssiges Helium
• Ausgestattet mit einem Flüssighelium-Füllstandsmesssystem mit Alarm bei niedrigem Heliumstand
• Integrierter intelligenter Kontrollbildschirm für schnellen Zugriff auf den Systemstatus
Konsole

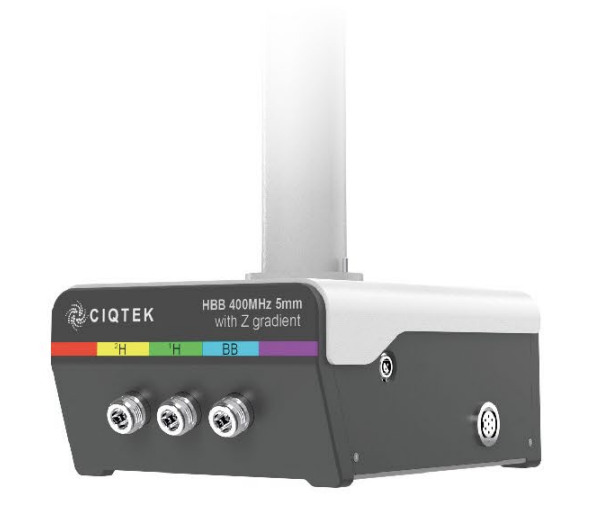

• Verteiltes Design für einfache Instrumentenkonfiguration und UpgradesSonde
• Geeignet für Probenröhrchen mit 5 mm Durchmesser
• Nachweisbare Kerne:
1
H,
3
C,
15
N,
31
P,
19
F,
109
Ag und andere Kerne
• Unterstützt manuelle und automatische Abstimmung
• Z-Gradientenfestigkeit: ≥ 50 G / cm
• Hohe Empfindlichkeit und Auflösung
• Großer einstellbarer Temperaturbereich
• Fähig zu
19
F-NMR-Experiment mit
1
H-Entkopplung und
1
H-NMR-Experiment mit
19
F-Entkopplung
Vorverstärker
• Der Vorverstärker ist von der Konsole getrennt.
• Mehrkanal-Vorverstärker
• Geringes Rauschen minimiert die Auswirkungen auf die Signalerfassung
• Eingebauter dynamischer Sende-/Empfangsschalter auf allen Kanälen
• Unterstützt Mehrkanalkonfigurationen

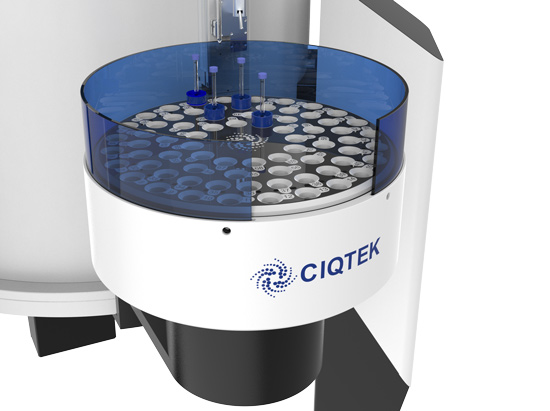

Autosampler
• Hoher Durchsatz: Optimierte Raumausnutzung mit bis zu 72 Positionen
• Sicher und benutzerfreundlich: Hüftmontiertes Design mit freier Drehung in beide Richtungen
• Effektiv: Schneller Probenwechsel in Sekunden. Die nächste Probe kann im Voraus vorbereitet werden

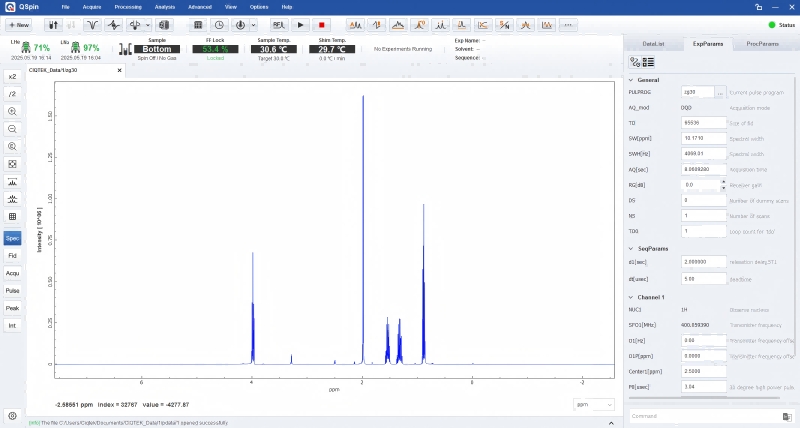

Software
• Intelligente Software vereinfacht die Benutzerbedienung
• Optimierte Software mit Datenverarbeitung per Mausklick verbessert die experimentelle Effizienz
• Experimentelle Daten können in universellen Formaten gespeichert werden
Magnet | Magnetische Feldstärke | 9,39 Tesla |
Bohrungsdurchmesser bei Raumtemperatur | 54 mm | |
Die radiale 5-Gauß-Linie | 0,6 m | |
Die vertikale 5-Gauß-Linie | 1,0 m | |
Konsole | Transceiver-HF-Kanäle | Standardmäßig 2, erweiterbar auf 8 |
Frequenzauflösung | 0,0005 Hz | |
Zeitauflösung | 4 ns | |
Phasenauflösung | 0,001° | |
HF-Frequenzbereich | 5-1300 MHz | |
Digitale Auflösung | 16 Bit | |
Maximale spektrale Empfängerbreite | 12,5 MHz | |
Sonde | Nachweisbare Kerne | ¹H, ¹³C, ¹⁵N, ³¹P, ¹⁹F, ¹⁰⁹Ag und andere Kerne |
Deuterium-Lock | Unterstützung | |
Z-Gradientenstärke | 50 G / cm maximal | |
Tuning und Matching | Schnelles Autotuning und Matching werden unterstützt | |
Software | Betriebssystem | Windows |
Unterstützte Experimente | Datenerfassungs- und -verarbeitungsfunktion für 1D-, 2D- und andere NMR-Experimente | |
Experimentelle Daten | Gängige NMR-Experimentiermethoden sind enthalten. Experimentelle Daten können in universellen Formaten gespeichert werden | |
Impuls | Pulssequenzbearbeitung und grafische Schnittstellen werden unterstützt | |
Fernbedienung | Aktivieren Sie das softwaregesteuerte Ein- und Ausschalten der Konsole | |
Autosampler | Spielautomaten | 72 |
Einbaulage | In der Mitte des Magneten | |
Drehrichtung | Bidirektionale Drehung | |
Schneller Probenaustausch | Ausgestattet mit dem automatischen Lagerröhrchen, sodass die nächste Probe im Voraus vorbereitet werden kann |
