Eine jüngste Studie unter der Leitung des Teams von Professor Yao Xiao an der Universität Wenzhou zeigt, wie eine mit Oberflächenrekonstruktion integrierte Volumendefekttechnik mehrere langjährige Stabilitätseinschränkungen von Na-Schichtoxid-Kathoden überwinden kann.
Mithilfe einer Kombination aus theoretischen Berechnungen, Synchrotron-Röntgenabsorptionsspektroskopie, resonanter inelastischer Röntgenstreuung, sphärisch-aberrationskorrigierter Rastertransmissionselektronenmikroskopie, Operando-elektrochemischer Massenspektrometrie und Rasterelektronenmikroskopie zeigten die Forscher, dass die Y-induzierte Volumendefektregulierung und eine robuste rekonstruierte Oberflächenschicht zusammenwirken können, um sowohl die Volumen- als auch die Grenzflächenchemie zu stabilisieren.
Die Strategie unterdrückt die übermäßige Gittersauerstoffoxidation und O-O-Dimerbildung, verbessert den Na-Ionen-Transport, reduziert die Übergangsmetallauflösung, mildert Gitterspannungen und erhöht die Sauerstoff-Redox-Reversibilität. Das Ergebnis sind deutlich verbesserte Reaktionskinetik, Zyklenstabilität und elektrochemische Leistung in Hochvolt-Na-Schichtoxid-Kathoden.
Die Arbeit mit dem Titel „Surface Reconstruction-Integrated Bulk Defect Engineering Beyond Conventional Chemical Modulation for Na-Layered Oxide Cathodes“ wurde 2026 in Advanced Materials veröffentlicht.
Warum Na-Schichtoxid-Kathoden eine bessere Stabilisierung benötigen
Die zweifachen Ziele der Kostenreduzierung und der Verlängerung der Lebensdauer treiben die Entwicklung von Energiespeichersystemen weiterhin voran.
Natrium-Ionen-Batterien ziehen zunehmende Aufmerksamkeit auf sich, da Natriumressourcen reichlich vorhanden und relativ kostengünstig sind. Ihr Funktionsmechanismus ähnelt zudem dem von Lithium-Ionen-Batterien, was sie zu einem vielversprechenden Weg für die großtechnische Energiespeicherung macht.
Unter den infrage kommenden Kathodenmaterialien sind Übergangsmetall-Schichtoxide mit der allgemeinen Formel NaTMO2 vom O3-Typ aufgrund ihrer relativ hohen theoretischen Kapazität, einfachen Synthese und relativ hohen Klopfdichte besonders attraktiv.
Die tiefe Entsodierung bei hoher Spannung führt jedoch zu einer Reihe von strukturellen und Grenzflächenproblemen.
Diese können Phasenübergänge, Übergangsmetallmigration, Gittersauerstoffverlust und Grenzflächennebenreaktionen umfassen. Zusammen können diese Prozesse zu Strukturkollaps, Kapazitätsabfall, Partikelrissen und Pulverisierung führen.
Konventionelle Strategien wie Oberflächenbeschichtung, Volumendotierung und Sauerstofffehlstellenregulierung können bestimmte Aspekte des Volumen-, Oberflächen- oder Grenzflächenverhaltens verbessern, aber es bleibt schwierig, alle drei gleichzeitig zu optimieren.
Um diese Herausforderungen anzugehen, führte das Team von Professor Yao Xiao an der Universität Wenzhou eine eingehende Untersuchung unter Verwendung von CIQTEK-Rasterelektronenmikroskopie als Teil des multiskaligen Charakterisierungsarbeitsablaufs durch. Mit O3-NaNi1/3Fe1/3Mn1/3O2 als Modellkathode entwickelten die Forscher eine mit Oberflächenrekonstruktion integrierte Volumendefekttechnik-Strategie, um die Volumen-, Oberflächen- und Grenzflächenstabilität gleichzeitig zu regulieren.
Durch das Einbringen einer angemessenen Menge an Y in das Material regulierten die Forscher die lokale elektronische Struktur und Defektchemie.
Der starke Y-O-TM-Kopplungseffekt, zusammen mit der mit Sauerstofffehlstellen verbundenen Ladungskompensation, moduliert die elektronische Struktur der O 2p-Orbitale und unterdrückt die übermäßige Gittersauerstoffoxidation sowie die durch Ladungslokalisierung verursachte Bildung von O-O-Dimeren.
Gleichzeitig verbessert die rekonstruierte Oberflächenphase nicht nur den Na-Ionen-Transport an der Grenzfläche, sondern bietet auch eine mechanisch robuste Barriere, die dazu beiträgt, Grenzflächennebenreaktionen und die Auflösung von Übergangsmetallen zu unterdrücken.
Infolgedessen werden sowohl die Reversibilität der Sauerstoff-Redoxreaktion als auch die lokale Koordinationsstabilität signifikant verbessert, was zu einer besseren elektrochemischen Kinetik und Ladungsübertragungseffizienz führt.
Das Forschungsteam stützte diese Schlussfolgerungen durch theoretische Berechnungen, Synchrotron-Röntgenabsorptionsspektroskopie, resonante inelastische Röntgenstreuung, aberrationskorrigierte Rastertransmissionselektronenmikroskopie, elektrochemische Operando-Massenspektrometrie und andere fortschrittliche Charakterisierungsmethoden. CIQTEK Rasterelektronenmikroskopie wurde ebenfalls verwendet, um wichtige morphologische Belege zur Unterstützung der Strukturanalyse zu liefern.

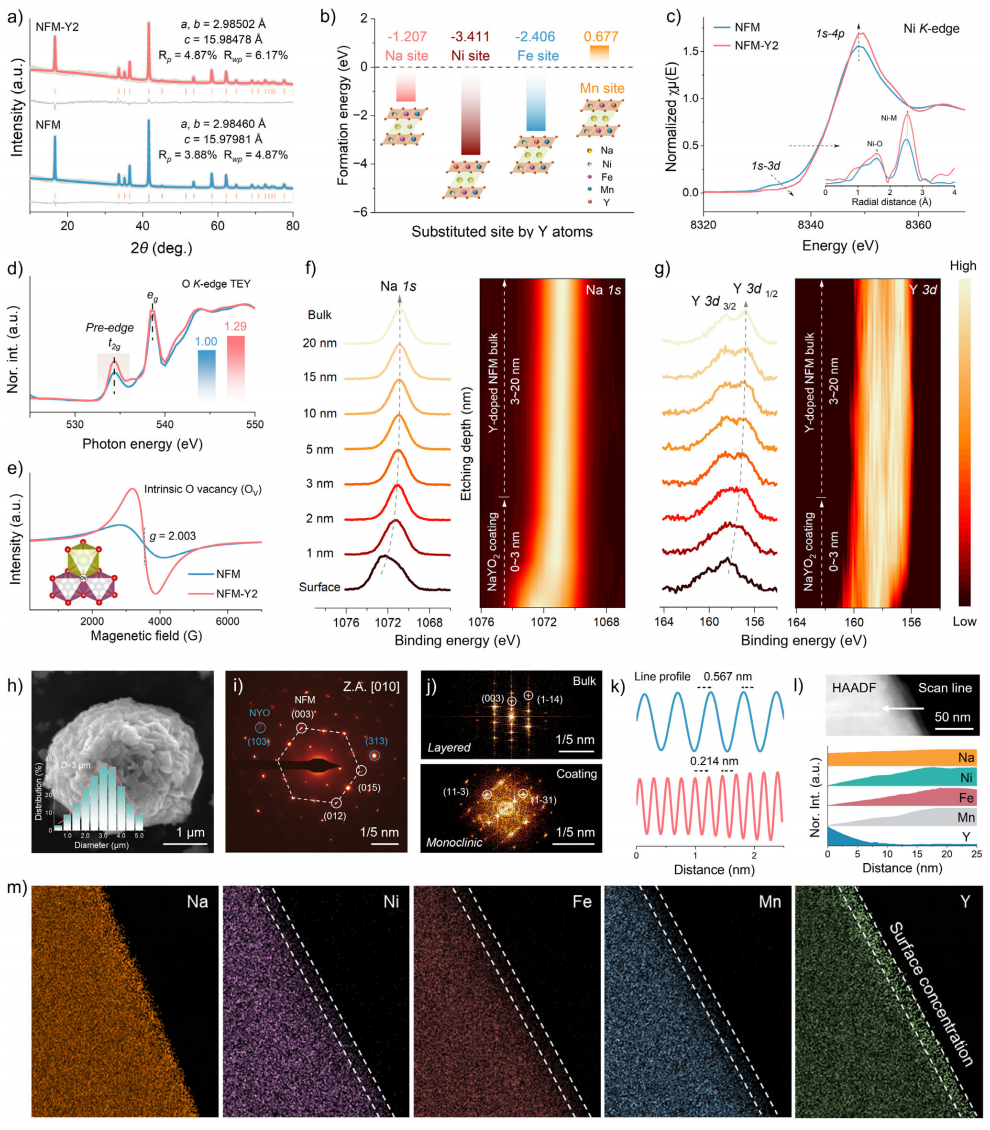

Abbildung 1. Struktur- und Zusammensetzungscharakterisierung der ursprünglichen und Y-modifizierten Na-Schichtoxid-Kathoden.
Struktur- und Zusammensetzungscharakterisierung
Die erste Gruppe von Ergebnissen untersucht die Kristallstruktur, die elektronischen Zustände, die Elementverteilung und die mehrskalige Morphologie der ursprünglichen und modifizierten Materialien.
Pulverröntgenbeugung und Rietveld-Verfeinerung zeigen, dass die modifizierte Probe die hexagonale O3-Schichtstruktur beibehält, mit nur schwachen charakteristischen Beugungsmerkmalen, die mit der Y-haltigen Modifikation assoziiert sind.
Die leicht erweiterten Gitterparameter deuten darauf hin, dass die Modifikation einen messbaren strukturellen Effekt erzeugt, ohne das gesamte Schichtgerüst zu zerstören.
Ni K-Kanten-Röntgenabsorptionsspektroskopie und Fourier-transformierte EXAFS-Messungen (Extended X-ray Absorption Fine Structure) zeigen ferner, dass die Modifikation die durchschnittliche lokale Koordinationsumgebung verändert und gleichzeitig die Stabilität des NiO6-Oktaedergerüsts verbessert.
O K-Kanten-Weichröntgenabsorptionsspektroskopie bestätigt zusammen mit Elektronenspinresonanz-Messungen eine erhöhte Konzentration von Sauerstoffleerstellen im modifizierten Material.
Tiefenaufgelöste Hartröntgen-Photoelektronenspektroskopie enthüllt zudem die Variation der chemischen Zustände von Na und Y von der Oberfläche zum Inneren hin.
Die Ergebnisse stützen das Vorhandensein einer Y-haltigen Koordinationsumgebung und deuten darauf hin, dass Y an einer lokalen Y-O-TM-Koordinationsstruktur beteiligt ist.
Rasterelektronenmikroskopie zeigt, dass die modifizierte Kathode eine sphärische Sekundärpartikelmorphologie beibehält.
Beugungsaufnahmen ausgewählter Bereiche und hochauflösende Elektronenmikroskopie zeigen ferner, dass die modifizierte Probe eine Oberflächenrekonstruktionsschicht enthält, während die geschichtete Bulk-Phase erhalten bleibt.
Element-Mapping zeigt eine relativ gleichmäßige Verteilung von Ni, Fe und Mn in den Partikeln, während Y nahe der Oberfläche mit einem Gradienten zum Inneren hin angereichert ist.
Zusammengenommen bestätigen diese Beobachtungen eine erfolgreiche Modifikation sowohl in den Bulk- als auch in den Oberflächenbereichen.

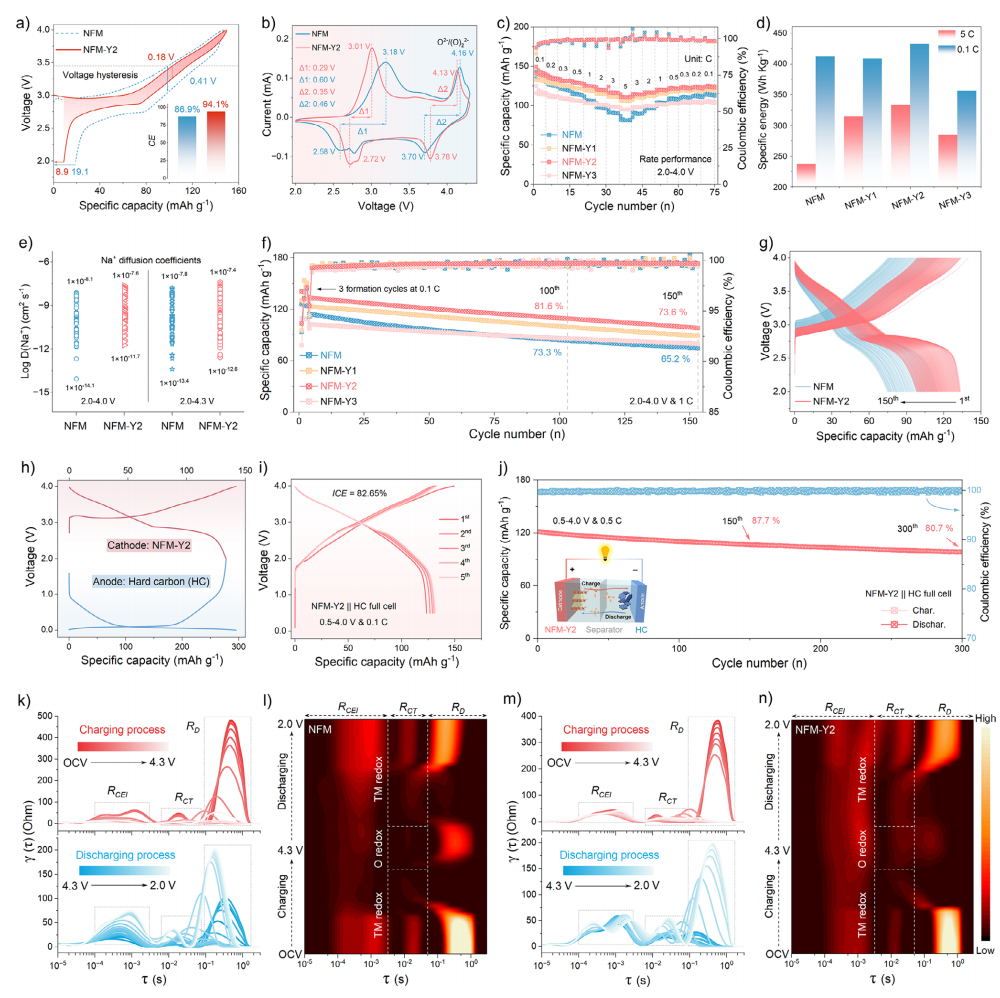

Abbildung 2. Elektrochemische Leistung und kinetisches Verhalten von ursprünglichen und Y-modifizierten Na-Schichtoxid-Kathoden.
Elektrochemische Leistung und Reaktionskinetik
Die elektrochemischen Daten zeigen einen klaren Leistungsvorteil für die modifizierte Kathode.
Galvanostatische Lade-Entlade-Kurven bei 0,1 C zeigen, dass das ursprüngliche Material eine ausgeprägte Spannungshysterese und eine relativ niedrige anfängliche Coulomb-Effizienz aufweist.
Im Gegensatz dazu zeigt die modifizierte Probe eine geringere Lade-Entlade-Hysterese und eine anfängliche Coulomb-Effizienz von etwa 94,1%, was auf eine verbesserte Reaktionsreversibilität hindeutet.
Die Analyse der differentiellen Kapazität zeigt ferner, dass die modifizierte Probe kleinere Abstände zwischen den Oxidations- und Reduktionspeaks aufweist.
Dies deutet auf eine verbesserte Redox-Reversibilität und eine schnellere elektrochemische Kinetik hin.
Ratenleistungsmessungen von 2,0 bis 4,0 V zeigen, dass das modifizierte Material bei verschiedenen Stromdichten eine höhere Entladekapazität beibehält.
Selbst bei hohen Raten behält die Y-modifizierte Kathode einen klaren Kapazitätsvorteil gegenüber dem ursprünglichen Material bei.
Berechnete Na-Ionen-Diffusionskoeffizienten deuten darauf hin, dass die modifizierte Probe eine Verbesserung der Natriumionen-Diffusionsfähigkeit um etwa eine bis zwei Größenordnungen aufweist.
Langzeit-Zyklentests zeigen zudem, dass die modifizierte Kathode eine höhere Kapazitätserhaltung, eine bessere Energieeffizienz und ein stabileres Spannungsprofil beibehält.
Die modifizierte Kathode wurde ferner mit einer Hartkohlenstoff-Anode kombiniert, um ihr praktisches Potenzial in einer Vollzellenkonfiguration zu bewerten.
Die Vollzellenergebnisse bestätigen ein stabiles Lade-Entlade-Verhalten und eine verlängerte Zyklenleistung.
Elektrochemische Operando-Impedanzspektroskopie löst die Gesamtimpedanz in Beiträge der Kathoden-Elektrolyt-Grenzfläche, des Ladungsübertragungswiderstands und des Bulk-Diffusionswiderstands auf.
Im Vergleich zum ursprünglichen Material zeigt die modifizierte Kathode während des Zyklisierens niedrigere und stabilere Impedanzwerte. Dies deutet auf wesentliche Verbesserungen der Grenzflächenstabilität und des Na-Ionen-Transports hin.

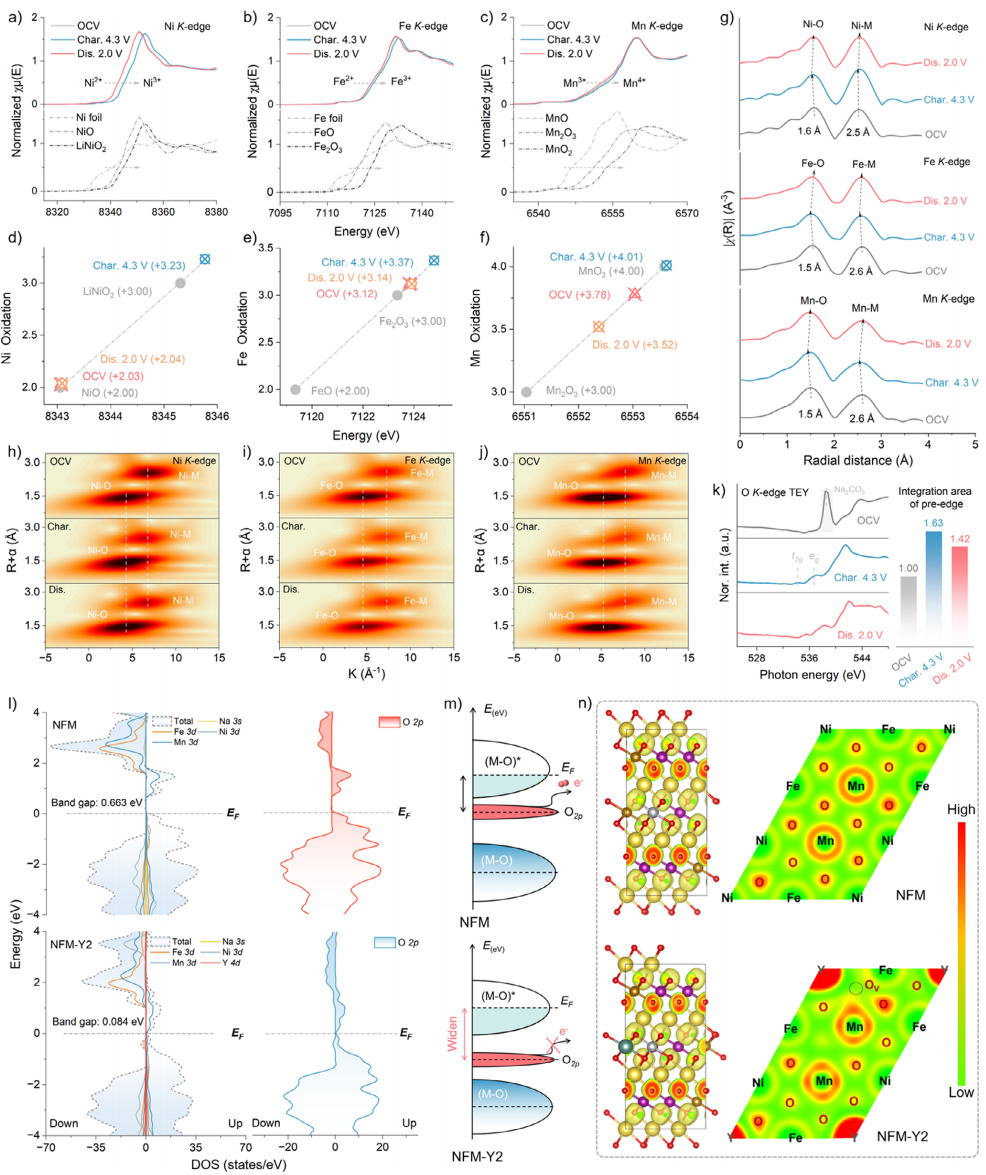

Abbildung 3. Ladungsausgleichsmechanismus und Entwicklung der elektronischen Struktur während des elektrochemischen Zyklus.
Ladungsausgleich und Entwicklung der elektronischen Struktur
Um zu verstehen, warum die modifizierte Kathode ein verbessertes elektrochemisches Verhalten zeigt, untersuchten die Forscher den Ladungsausgleich und die Entwicklung der elektronischen Struktur mittels nicht-resonanter Röntgenemissionsspektroskopie, Zustandsdichteberechnungen und Elektronenlokalisierungsanalyse.
Die an verschiedenen Ladezuständen gesammelte Ni-, Fe- und Mn-K-Kanten-Röntgenabsorptionsspektroskopie liefert Einblicke in den Redoxprozess der Übergangsmetalle.
Die Analyse zeigt, dass Ni2+/Ni3+/Ni4+ als das hauptsächliche Ladungsausgleichszentrum der Übergangsmetalle während des Ladens und Entladens fungiert.
Fe und Mn beteiligen sich ebenfalls an der sauerstoff-redoxbezogenen Ladungsumverteilung.
Wichtig ist, dass diese Änderungen nach der Entladung reversibel bleiben.
Die Fourier-transformierten EXAFS-Ergebnisse der Ni-, Fe- und Mn-K-Kante, zusammen mit Wavelet-Transformationskarten, zeigen, dass die TMO6-Oktaeder während des Zyklus eine reversible Kontraktion und Expansion ohne permanenten strukturellen Zusammenbruch erfahren.
O-K-Kanten-Weichröntgenabsorptionsmessungen bei verschiedenen Ladezuständen demonstrieren ferner die reversible Beteiligung von Gitter-Sauerstoff am Ladungsausgleich.
Berechnungen der projizierten Zustandsdichte zeigen, dass Y 4d-Zustände die elektronische Bandbreite verbreitern und die Elektronenleitfähigkeit verbessern.
Gleichzeitig reguliert die Y-Inkorporation die O 2p-Elektronenstruktur.
Vergleiche der berechneten Sauerstoff-Redox-Thermodynamik zeigen einen deutlichen Unterschied zwischen dem ursprünglichen und dem modifizierten Material.
Karten der Elektronenlokalisierungsfunktion zeigen ferner eine erhöhte Elektronendichte um Sauerstoffatome und eine reduzierte Elektronenlokalisierung nach der Y-Inkorporation. Diese Effekte stärken die Verankerung des Gitter-Sauerstoffs und helfen, eine irreversible Sauerstoffoxidation zu unterdrücken.
【
Abbildung 4. Gitterentwicklung und anionischer Sauerstoff-Redox-Mechanismus während des Ladens und Entladens.
Gitterentwicklung und reversibler Sauerstoff-Redox

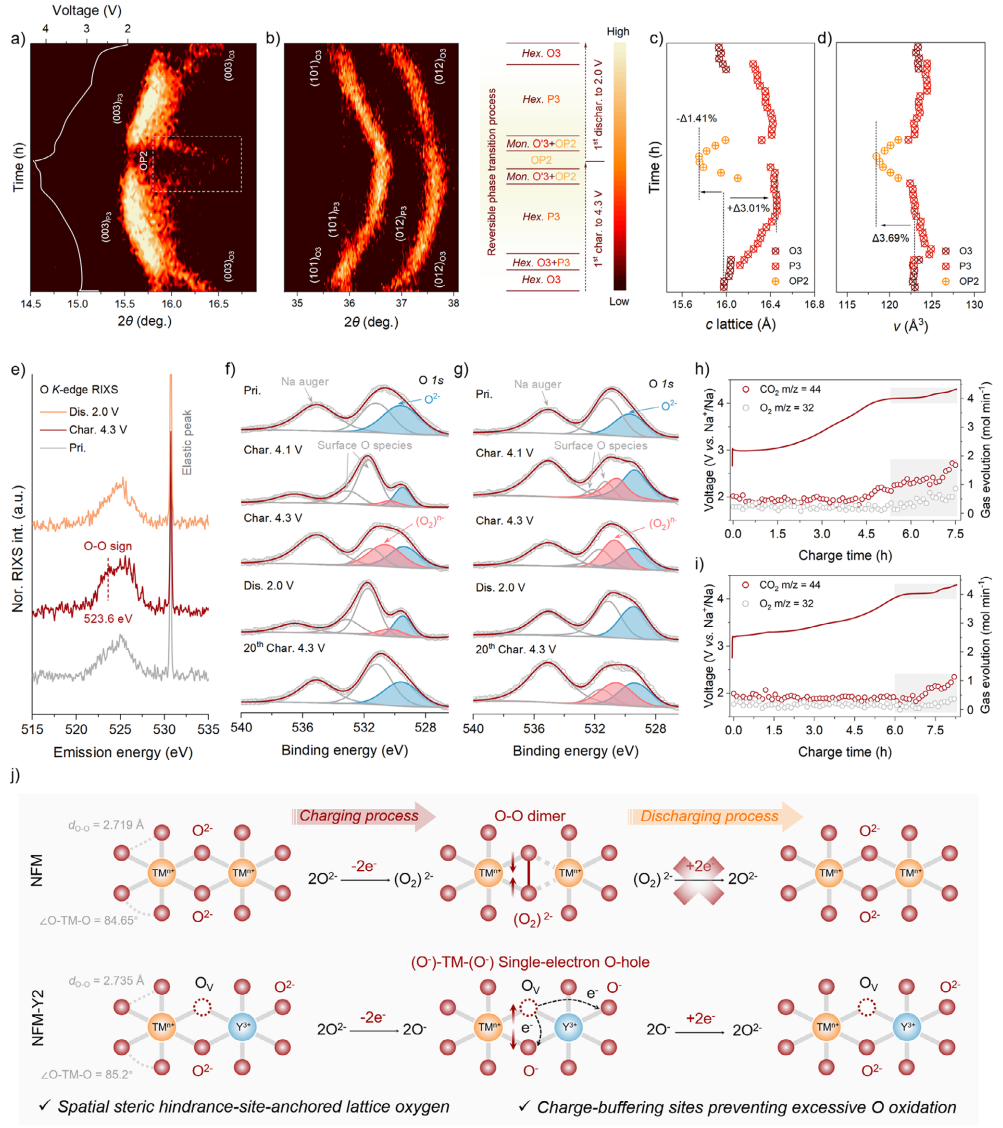

Operando-Röntgenbeugung, resonante inelastische Röntgenstreuung, Röntgen-Photoelektronenspektroskopie und Operando-differentielle elektrochemische Massenspektrometrie wurden verwendet, um die Phasenentwicklung und die Reversibilität des anionischen Sauerstoff-Redox weiter aufzudecken.
Die während des ersten Lade-Entlade-Zyklus gesammelte Operando-XRD zeigt einen reversibleren Phasenentwicklungspfad für die modifizierte Kathode.
Die gleichzeitige Variation der c-Achsen-Gitterparameter und des Einheitszellvolumens zeigt auch, dass das modifizierte Material während des Zyklus wesentlich weniger Gitterexpansion und Volumenänderung erfährt.
Diese Reduzierung der strukturellen Fluktuation hilft, die durch den Zyklus induzierte Gitterspannung abzubauen.
Nicht-resonante O-K-Kanten-RIXS-Ergebnisse, die während des Ladens auf 4,3 V gesammelt wurden, zeigen, dass nur ein reversibles oxidiertes Sauerstoffsignal erzeugt wird.
Es wird keine offensichtliche irreversible O2-Freisetzung beobachtet.
Nach der Entladung verschwindet das oxidierte Sauerstoffmerkmal, was die Reversibilität des Sauerstoff-Redox-Prozesses unterstützt.
Das ursprüngliche Material verhält sich anders.
Nach der Entladung bleiben irreversible peroxidbezogene Signale bestehen und werden mit zunehmendem Zyklus deutlicher.
Das modifizierte Material zeigt hingegen ein reversibles Verschwinden der oxidierten Sauerstoffspezies und behält die Sauerstoff-Redox-Aktivität auch nach längerem Zyklus bei.
Die Operando-differentielle elektrochemische Massenspektrometrie liefert weitere Beweise.
Das ursprüngliche Material setzt signifikant CO2 und O2 im Hochspannungsbereich.
Die Gasentwicklung an der modifizierten Kathode wird deutlich unterdrückt.
Der vorgeschlagene Mechanismus besagt, dass das ursprüngliche Material leichter irreversible O-O-Dimere ansammelt, was letztendlich zu einem permanenten Sauerstoffverlust führt.
Im Gegensatz dazu stützt sich das modifizierte Material auf den Ladungsausgleich durch Sauerstoffleerstellen sowie die durch Y eingeführten sterischen und elektronischen Effekte, um reversiblere elektronische Sauerstoffleerstellen zu erzeugen. Diese strukturelle Umgebung unterdrückt die Bildung irreversibler peroxidartiger Sauerstoffdimere.

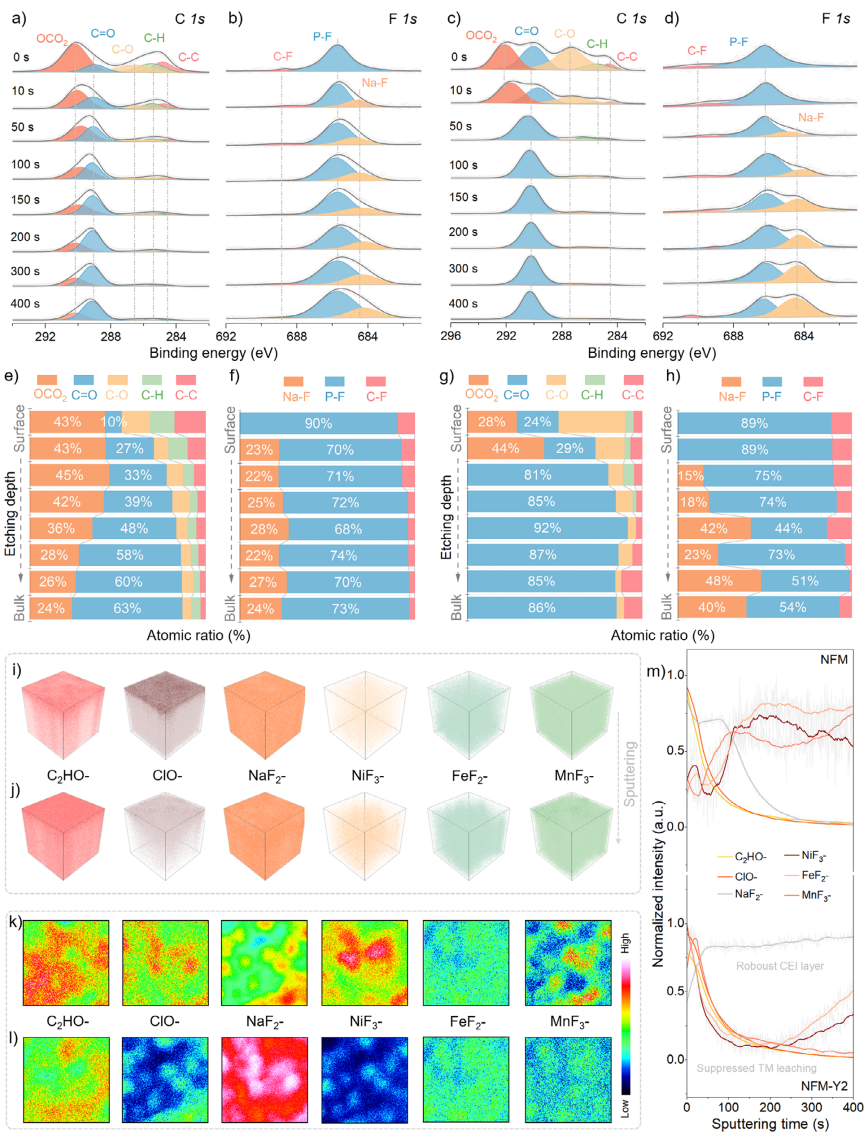

Abbildung 5. Entwicklung der Grenzflächenschicht und Analyse von Nebenreaktionen bei ursprünglichen und modifizierten Kathoden.
Entwicklung der Grenzflächenschicht und Unterdrückung von Nebenreaktionen
Die Studie untersuchte auch die Kathoden-Elektrolyt-Grenzfläche mittels tiefenaufgelöster Röntgen-Photoelektronenspektroskopie und Flugzeit-Sekundärionen-Massenspektrometrie.
Nach dem Zyklieren bildet die ursprüngliche Kathode eine relativ dicke und instabile Zwischenschicht aus.
Die Oberfläche enthält einen hohen Anteil an organischen und anorganischen Elektrolytzersetzungsprodukten.
Diese Spezies dringen allmählich in das Innere der Partikel vor, was auf umfangreiche Grenzflächen-Nebenreaktionen hindeutet.
Im Gegensatz dazu bildet die modifizierte Kathode eine dünnere und gleichmäßigere NaF-reiche Grenzflächenschicht.
Diese stabilere Grenzfläche trägt dazu bei, die Elektrolytzersetzung und die Auflösung von Übergangsmetallen zu unterdrücken.
Dreidimensionale Flugzeit-Sekundärionen-Massenspektrometrie und zweidimensionale chemische Karten zeigen zudem, dass das ursprüngliche Material größere Mengen an Elektrolytzersetzungsprodukten und gelösten Übergangsmetallspezies ansammelt.
Einige dieser Spezies wandern in das Partikelinnere.
Die modifizierte Kathode zeigt deutlich schwächere Signale dieser unerwünschten Produkte. Das Ergebnis zeigt, dass die rekonstruierte Oberfläche die chemische Stabilität der Grenzfläche erheblich verbessert.

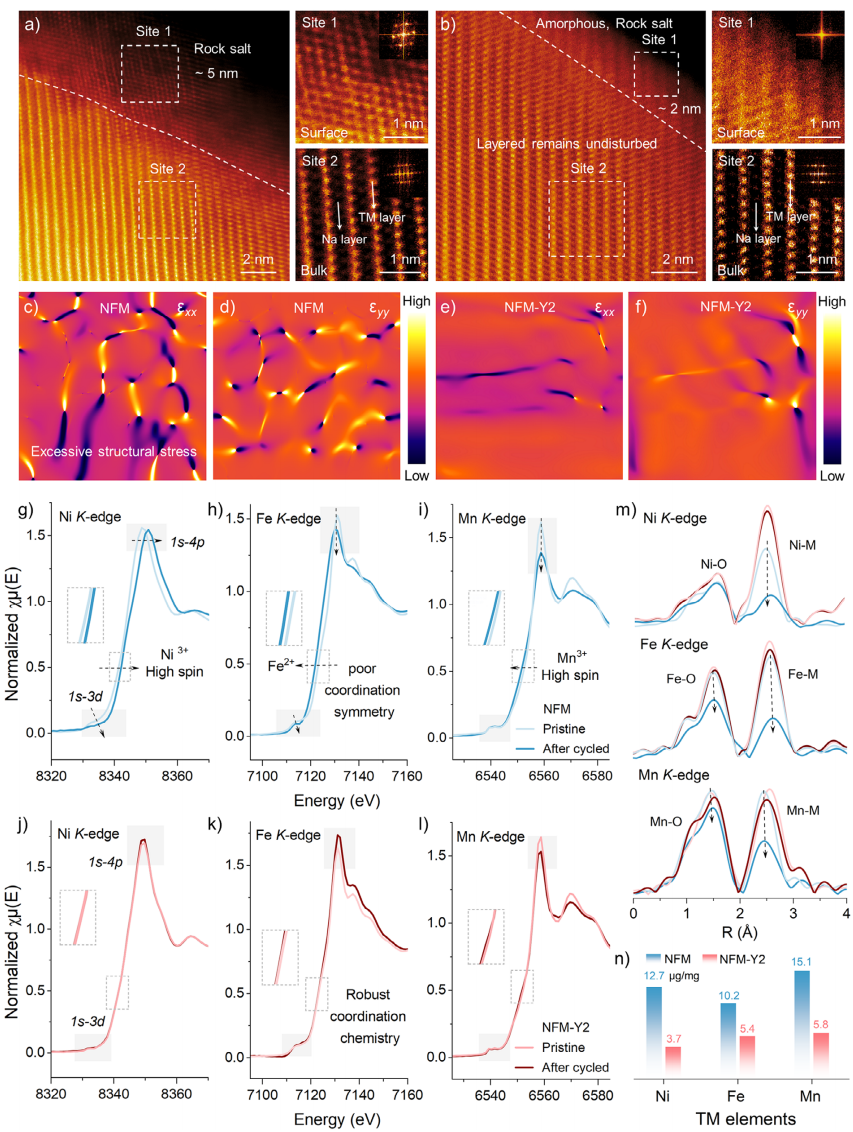

Abbildung 6. Strukturelle Entwicklung, Gitterverspannung und Übergangsmetallkoordination nach Langzeitzyklierung.
Strukturelle Entwicklung nach Langzeitzyklierung
Der letzte Teil der Studie konzentriert sich darauf, wie sich die ursprünglichen und modifizierten Materialien nach ausgedehnter Zyklierung entwickeln.
Sphärische Aberrations-korrigierte Transmissionselektronenmikroskopie, geometrische Phasenanalyse, Synchrotron-Röntgenabsorptionsspektroskopie und elektronenkopplungsbezogene Spektroskopie wurden verwendet, um Veränderungen von der atomaren bis zur Partikelskala zu untersuchen.
Nach 150 Zyklen, bildet die ursprüngliche Kathode eine steinsalzartige Oberflächenrekonstruktionsschicht von etwa 5 nm Dicke.
Im Inneren der Partikel werden zudem eine große Anzahl von Versetzungen und eine ausgeprägte Gitterverzerrung beobachtet.
Die modifizierte Kathode bildet jedoch nur eine etwa 2 nm amorphe Oberflächenschicht aus.
Noch wichtiger ist, dass die geschichtete Bulk-Struktur hochgradig geordnet bleibt.
Die geometrische Phasenanalyse zeigt eine starke und hochgradig anisotrope Gitterverspannung in der ursprünglichen Kathode.
Die Spannung konzentriert sich in der Nähe der Korngrenzen.
Die modifizierte Kathode zeigt eine wesentlich gleichmäßigere Spannungsverteilung und eine deutlich geringere Gesamtspannungsintensität.
Synchrotron-Röntgenabsorptionsmessungen, die vor und nach dem Zyklieren durchgeführt wurden, zeigen irreversible Übergangsmetall-Valenzverschiebungen und einen Zusammenbruch der Koordinationssymmetrie in der ursprünglichen Kathode.
Im Gegensatz dazu zeigt das modifizierte Material nur sehr geringe Veränderungen in Form oder Energieposition der Absorptionsspektren.
Die Fourier-transformierte Analyse der erweiterten Röntgenabsorptions-Feinstruktur bestätigt zudem, dass die TMO6Die oktaedrische Koordination bleibt in der modifizierten Kathode intakt.
Die Quantifizierung gelöster Übergangsmetalle im Elektrolyten zeigt zudem eine deutlich geringere Auflösung von Ni, Fe und Mn aus dem modifizierten Material. Diese Ergebnisse belegen eine wesentliche Verbesserung der Grenzflächen- und Strukturstabilität.
Eine mehrstufige Strategie jenseits konventioneller chemischer Modifikation
Diese Studie stellt eine koordinierte Strategie vor, die auf Oberflächenrekonstruktion und Defekt-Engineering im Volumen basiert, um mehrere Einschränkungen von Na-Schichtoxid-Kathoden zu überwinden.
Im Gegensatz zu konventionellen Ansätzen, die primär auf einer einzelnen chemischen Modifikationsmethode beruhen, reguliert die Strategie gleichzeitig das Volumen, die Oberfläche und die Grenzfläche.
Die kombinierten experimentellen und theoretischen Ergebnisse enthüllen drei zentrale Stabilisierungsmechanismen.
Erstens verbessert eine stärker gebundene rekonstruierte Oberflächenschicht die Grenzflächenstabilität und unterdrückt die Elektrolytzersetzung sowie die Auflösung von Übergangsmetallen.
Zweitens regulieren die Y-Inkorporation und das Sauerstoffleerstellen-Engineering die lokale Koordination und die elektronische O-2p-Struktur, was einen reversibleren Sauerstoff-Redox-Pfad ermöglicht und gleichzeitig die irreversible Bildung von O-O-Dimeren unterdrückt.
Drittens verbessert die modifizierte Struktur den Na-Ionen-Transport, reduziert die Gitterspannung und stabilisiert die Koordinationsumgebung der Übergangsmetalle während langer Zyklen.
Zusammengenommen verbessern diese Effekte die Reversibilität der Sauerstoff-Redox-Reaktion, die Na-Ionen-Diffusionskinetik, die elektrochemische Reaktionskinetik und die langfristige strukturelle Stabilität erheblich.
Die resultierende Na-Schichtoxid-Kathode zeigt eine starke Kombination aus elektrochemischer Leistung und schneller Reaktionskinetik, was ihr Potenzial für praktische Hochvolt-Natrium-Ionen-Batterien unterstreicht.
Im weiteren Sinne etabliert die Studie einen neuen Designrahmen für Schichtoxid-Kathoden der nächsten Generation, der Oberflächenrekonstruktion, Gitterdefekt-Engineering und Grenzflächenregulierung kombiniert, anstatt sich auf isolierte chemische Modifikationsstrategien zu verlassen.
Referenz
Z.-C. Jian, M. Yang, R. Li, et al.
„Surface Reconstruction-Integrated Bulk Defect Engineering Beyond Conventional Chemical Modulation for Na-Layered Oxide Cathodes.“
Advanced Materials (2026): e74313.
DOI: 10.1002/adma.74313
