Ein vollständiger Leitfaden zu SEM-Auflösung, SEM-Vergrößerung und Bildgebungsmodi

Für Forscher und Ingenieure ist das Verständnis der Kernspezifikationen eines Rasterelektronenmikroskop (REM) ist für genaue Ergebnisse unerlässlich. Zu den wichtigsten Parametern gehören SEM-Auflösung , SEM-Vergrößerung , Und SEM-Bildgebungsmodi Diese drei Faktoren bestimmen den Detaillierungsgrad, den Maßstab und die Art der Informationen, die aus einer Probe gewonnen werden können. Wenn Sie wissen, wie sie funktionieren und wie sie interagieren, können Sie das richtige Rasterelektronenmikroskop für Ihre Anwendung auswählen.

Was ist SEM-Auflösung und warum ist sie wichtig?

SEM-Auflösung beschreibt den kleinsten Abstand zwischen zwei Punkten, der noch als getrennt unterschieden werden kann. Die Messung erfolgt üblicherweise in Nanometern. Eine höhere SEM-Auflösung ermöglicht die Erfassung feinerer Details, was in der Nanotechnologieforschung, der Halbleiterprüfung und der modernen Materialanalyse von entscheidender Bedeutung ist.

Die Hauptfaktoren, die die Auflösung eines Rasterelektronenmikroskops beeinflussen, sind die Größe des Elektronenstrahls, die Beschleunigungsspannung, der Elektronenquellentyp und die Vakuumbedingungen. Beispielsweise erreicht ein Feldemissions-Rasterelektronenmikroskop im Allgemeinen eine höhere Auflösung als ein thermionisches Rasterelektronenmikroskop. Eine niedrige Beschleunigungsspannung verbessert die Oberflächendetails empfindlicher Proben, während ein Betrieb mit niedrigem Vakuum eine bessere Abbildung nichtleitender Materialien ermöglicht.

SEM-Vergrößerung verstehen

SEM-Vergrößerung ist das Verhältnis zwischen der angezeigten Bildgröße und der tatsächlich gescannten Fläche der Probe. Im Gegensatz zur optischen Vergrößerung wird die SEM-Vergrößerung elektronisch durch Anpassung des Scanbereichs gesteuert. Die meisten modernen SEMs bieten eine Vergrößerung von etwa 10x bis zu mehreren hunderttausendfachen, wodurch sowohl große Strukturen als auch nanoskalige Merkmale im selben Gerät untersucht werden können.

Der Zusammenhang zwischen SEM-Auflösung und SEM-Vergrößerung

Während die SEM-Vergrößerung Obwohl ein Bild vergrößert wird, hängt der Grad der aussagekräftigen Details weiterhin von der Auflösung des Rasterelektronenmikroskops ab. Ist die Auflösungsgrenze erreicht, können bei höherer Vergrößerung keine weiteren Strukturdetails mehr sichtbar gemacht werden. Beispielsweise liefert ein System mit einer Auflösung von 1 nm bei hoher Vergrößerung deutlich klarere Bilder als ein System mit einer Auflösung von 5 nm.

Gängige SEM-Bildgebungsmodi und ihre Verwendung

Moderne SEMs verfügen über mehrere Bildgebungsmodi , die jeweils spezifische Informationen liefern sollen:

• Sekundärelektronenbildgebung (SEI) – Liefert hochauflösende Oberflächentopographie, ideal für Morphologiestudien.

• Rückstreuelektronenbildgebung (BSE) – Zeigt den Zusammensetzungskontrast auf der Grundlage von Unterschieden in der Ordnungszahl.

• Energiedispersive Röntgenspektroskopie (EDS) – Identifiziert und quantifiziert die Elementzusammensetzung.

• Niedervakuum- oder variabler Druckmodus – Ermöglicht die Abbildung nichtleitender oder hydratisierter Proben ohne Metallbeschichtung.

Umschalten zwischen verschiedenen Bildgebungsmodi ermöglicht eine umfassende Analyse einer einzelnen Probe.

Auswahl eines SEM basierend auf Auflösung, Vergrößerung und Bildgebungsmodi

Berücksichtigen Sie bei der Auswahl eines SEM das Gleichgewicht zwischen SEM-Auflösung , SEM-Vergrößerungsbereich und verfügbar Bildgebungsmodi . Hohe Auflösung ist für die Forschung im Nanometerbereich unerlässlich. Ein großer Vergrößerungsbereich gewährleistet Flexibilität bei unterschiedlichen Probengrößen, und mehrere Bildgebungsmodi erhöhen die Vielseitigkeit sowohl für Forschungs- als auch für Industrieanwendungen.

Wie CIQTEK SEMs Hervorragende Auflösung, Vergrößerung und Bildmodi

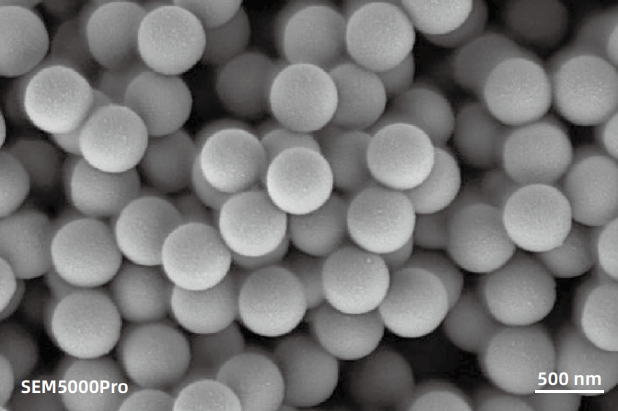

CIQTEK SEMs erreichen eine Auflösung im Nanometerbereich und ermöglichen die Betrachtung ultrafeiner Oberflächenstrukturen mit außergewöhnlicher Klarheit. Dieser Detailgrad ist entscheidend für Bereiche wie die Halbleiterprüfung, die Nanomaterialforschung und die Präzisionsfertigung, in denen die Genauigkeit im kleinsten Maßstab die Qualität der Ergebnisse bestimmt.

Flexibler Vergrößerungsbereich

CIQTEK SEMs bieten einen breiten Vergrößerungsbereich und ermöglichen so einen reibungslosen Übergang von Übersichten mit geringer Vergrößerung zu Nanobildgebung mit ultrahoher Vergrößerung. Diese Flexibilität ermöglicht es Forschern, relevante Bereiche schnell zu lokalisieren und anschließend für eine detaillierte Untersuchung heranzuzoomen – und das alles ohne Verlust der Bildqualität.

Mehrere Bildgebungsmodi in einem System

CIQTEK SEM-Systeme integrieren mehrere Bildgebungsmodi, darunter Sekundärelektronenbildgebung zur Oberflächenmorphologie, Rückstreuelektronenbildgebung zur Bestimmung des Zusammensetzungskontrasts und Niedervakuumbetrieb für nichtleitende oder feuchtigkeitsempfindliche Proben. Optionale Analysetools wie EDS liefern Daten zur Elementzusammensetzung. Dank dieser Multimodus-Fähigkeit können Anwender umfassende Analysen durchführen, ohne das Gerät wechseln zu müssen.

Hoher Wert und Kosteneffizienz

Neben technischer Exzellenz bieten CIQTEK SEMs einen hervorragenden Mehrwert. Durch die Kombination aus fortschrittlicher Elektronenoptik, zuverlässiger Hardware und intuitiver Software zu einem wettbewerbsfähigen Preis bieten wir eines der besten Preis-Leistungs-Verhältnisse auf dem Markt. Labore erhalten Zugriff auf modernste SEM-Technologie und optimieren gleichzeitig Budget und Betriebseffizienz.
