NV-Zentrum ODMR eröffnet neue Möglichkeiten für 2D-Materialien und Spinwellendetektion

Kurz gefasst

Drei Forschungsteams nutzten CIQTEK ODMR-Instrumente, darunter das Raster-NV-Sondenmikroskop (SNVM) und das Diamant-Einzelspin-Spektrometer, um drei verschiedene Bereiche der fortgeschrittenen Materialforschung voranzubringen.

Ein Team am Institut für Physik der Chinesischen Akademie der Wissenschaften bildete Spinwellen im Realraum in der Nähe von magnetischen Defekten und antiferromagnetisch gekoppelten Streifendomänen in YIG- und LSMO-Filmen ab. Sie erfassten wellenlängenselektive Streuung und zum ersten Mal eine Zick-Zack-Wellenfrontverzerrung, als Spinwellen Streifendomänen kreuzten.

Ein Team an der Universität für Wissenschaft und Technik Chinas entfernte Selen aus 2D-CuCrSe₂ durch Vakuumglühen. Die resultierenden Se-Leerstellen erzeugten Ferromagnetismus bei Raumtemperatur, während die geschichtete Kristallstruktur intakt blieb.

Ein Team am Institut für Halbleiter der Chinesischen Akademie der Wissenschaften kartierte, wie ein transversales Magnetfeld NV-Zentrum-Spinzustände mischt, das optische Auslesen schwächt und das Gleichgewicht zwischen den NV⁻- und NV⁰-Ladungszuständen verschiebt – alles Faktoren, die für die Stabilität von NV-basierten Sensoren in realen magnetischen Umgebungen wichtig sind.

Warum das wichtig ist

Optisch detektierte magnetische Resonanz (ODMR) steht im Zentrum der Festkörper-Spinwissenschaft. Sie ist das Mittel, mit dem Forscher mikroskopische Magnetfelder abbilden, Spindynamiken entschlüsseln und einen einzelnen atomaren Defekt in Diamant in einen funktionierenden Sensor verwandeln. Die drei unten aufgeführten Studien stützten sich alle auf die ODMR-Produktlinie von CIQTEK, zu der das Raster-NV-Sondenmikroskop (SNVM) und das Diamant-Einzelspin-Spektrometer gehören, um in Bereiche vorzudringen, die ältere Werkzeuge nicht erreichen konnten: Spinwellen-Bildgebung, Raumtemperatur-Ferromagnetismus in 2D-Materialien und das Spin-Mischverhalten von NV-Zentren selbst.

Hier ist, was jedes Team herausgefunden hat und warum es für jeden wichtig ist, der magnonische Geräte, spintronische Materialien oder auf Diamant basierende Sensoren entwickelt.

Studie 1: Raster-NV-Bildgebung enthüllt, wie sich Spinwellen tatsächlich ausbreiten

Wo es veröffentlicht wurde: SCIENCE CHINA Physics, Mechanics & Astronomy

Titel der Arbeit: Visualisierung modifizierter Spinwellen-Wellenfronten in der Nähe von magnetischen Defekten und Domänen unter Verwendung von Stickstoff-Fehlstellen-Zentren

Forschungsgruppe: Die Li Yangmu-Gruppe am Institut für Physik der Chinesischen Akademie der Wissenschaften

Das Team nutzte Raster-NV-Bildgebung, um Realraum-Bildgebung und Phasenanalyse der Spinwellenausbreitung und Wellenfronten in der Nähe von magnetischen Defekten im Nanomaßstab und antiferromagnetisch gekoppelten Streifendomänen in magnetischen Dünnfilmen (YIG und LSMO) durchzuführen. Die Arbeit enthüllte wellenlängenselektive Streuung und Wellenformmodulation, was Gerätedesignern eine neue Reihe von Werkzeugen zum Bauen und Abstimmen von Spinwellengeräten an die Hand gibt.

Zuerst etwas Hintergrund: Warum Spinwellen schwer zu sehen sind

Spinwellen, auch Magnonen genannt, sind kollektive Anregungen eines magnetisch geordneten Systems. Sie transportieren Informationen ohne die Joule-Wärmeverluste, die bei herkömmlichen ladungsbasierten Geräten auftreten, was sie zu einem attraktiven Träger für energieeffiziente, wellenbasierte Informationsverarbeitung macht.

Das Problem ist der Maßstab. Innerhalb komplexer magnetischer Strukturen auf Nanometerebene war die Streuung von Spinwellen und die Entwicklung ihrer Phase im Realraum nur sehr schwer direkt zu beobachten. Bestehende Charakterisierungsmethoden haben alle ihre Grenzen: Brillouin-Lichtstreuung, Rastertransmissions-Röntgenmikroskopie und der zeitaufgelöste magneto-optische Kerr-Effekt haben jeweils ihre eigenen Schwächen.

NV-Zentren bieten einen komplementären Weg. Sie können magnetische Texturen, die Spinwellenphase und Chiralität gleichzeitig detektieren, was genau die hier benötigte Kombination ist. Daher wandte sich das Team dem Raster-NV-Sondenmikroskop (SNVM) von CIQTEK zu und führte eine Realraum-Spinwellen-Bildgebung an zwei repräsentativen magnetischen Dünnfilmen durch: Yttrium-Eisen-Granat (YIG) und Lanthan-Strontium-Manganit (LSMO).

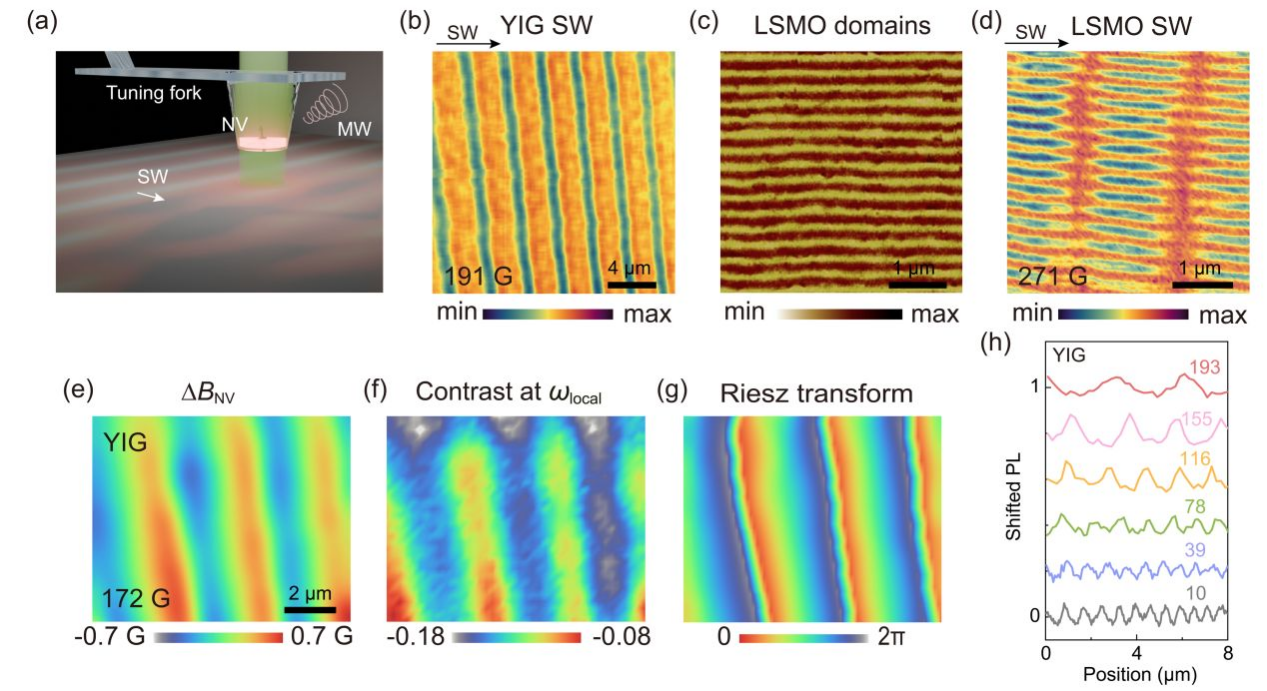

Abbildung 1: Spinwellen- und magnetische Domänenbilder von YIG und LSMO (gemessen mit dem CIQTEK SNVM).

Ergebnis 1: Was passiert in der Nähe von magnetischen Punktdefekten in einem YIG-Film

Die Streustärke hängt von einem Verhältnis ab. Ob eine Spinwelle stark an einem Punktdefekt streut, hängt von der relativen Größe der Spinwellenwellenlänge im Vergleich zur charakteristischen Größe des Defekts ab. Wenn die Wellenlänge nahe an der Defektgröße liegt, biegt und verzerrt sich die Spinwellen-Wellenfront merklich. Wenn die Wellenlänge viel größer als die Defektgröße ist, passiert die Spinwelle den Defekt fast ohne Störung.

Mehrere Defekte erzeugen Interferenz. Wenn eine Spinwelle gleichzeitig mit mehreren Punktdefekten interagiert, erzeugt sie das klassische Welleninterferenzmuster.

Experiment und Theorie stimmen überein. Der magnetische Defekt verhält sich wie eine sekundäre Strahlungsquelle, die zylindrische gestreute Wellen aussendet. Die gesamte Phasenverschiebung in der Nähe des Defekts wird durch die Amplituden sowohl der einfallenden als auch der gestreuten Welle bestimmt, und das theoretische Modell reproduziert die im Experiment beobachteten Streueigenschaften.

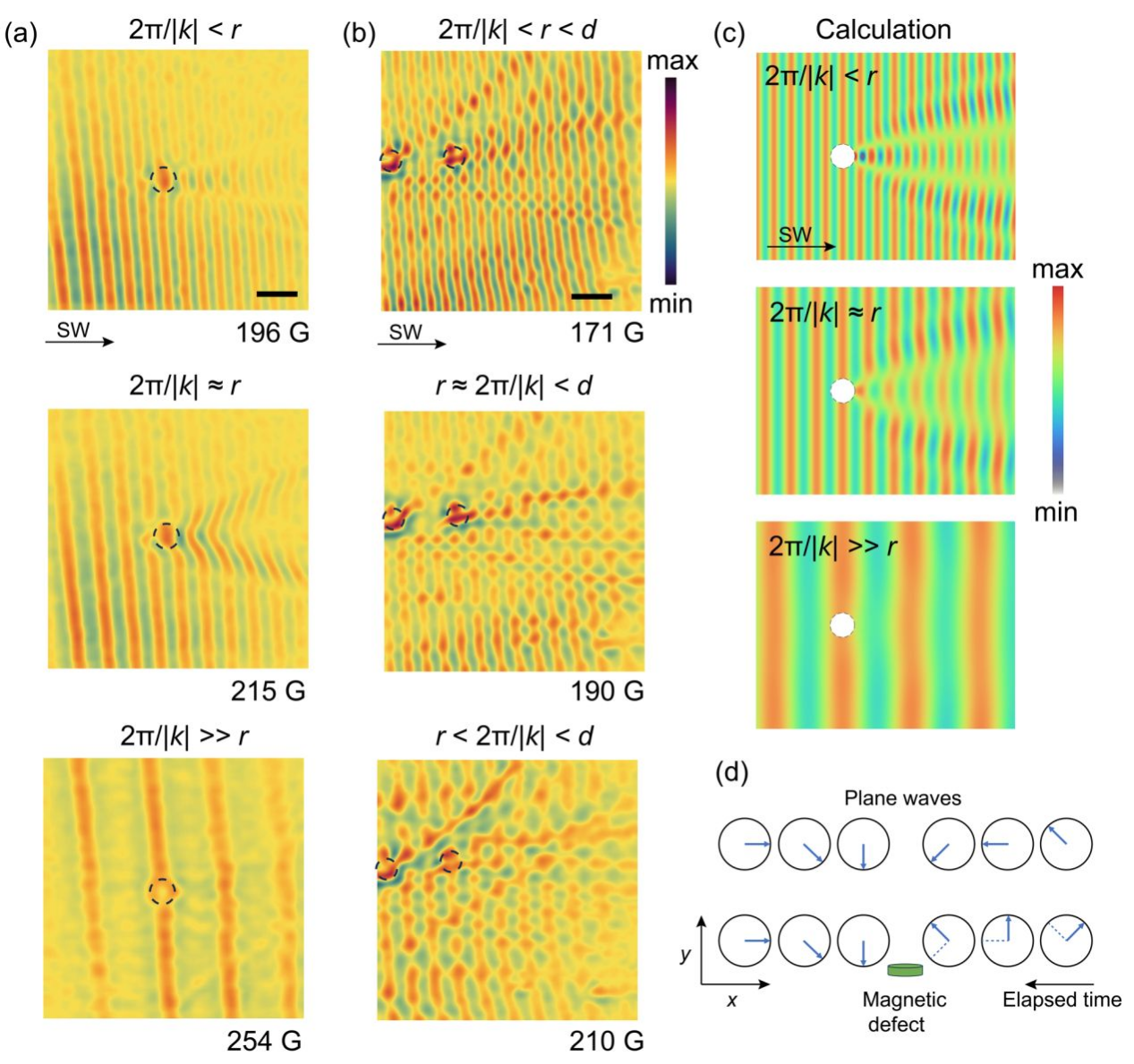

Abbildung 2: Spinwellenbilder in der Nähe eines magnetischen Punktstreuers in einem YIG-Film.

Ergebnis 2: Was passiert in der Nähe von magnetischen Domänenstrukturen in einem LSMO-Film

Ein Novum. Das Team beobachtete experimentell zum ersten Mal, dass Spinwellen eine Zick-Zack-Wellenfrontverzerrung annahmen, als sie Streifendomänen kreuzten.

Warum das Zick-Zack erscheint. Benachbarte magnetische Domänen haben entgegengesetzte Gleichgewichtsmagnetisierungsrichtungen. Das zwingt die Richtung des Phasengradienten dazu, zwischen benachbarten Domänen zu kippen, sodass sowohl die Phasenkontinuität in der Nähe der Grenze als auch die Dispersionsrelation gleichzeitig erfüllt sind.

Was die Simulationen zeigten. Die mikromagnetische Simulationsanalyse ergab, dass die dynamische Magnetisierungskomponente mx über benachbarte Domänen hinweg das gleiche Vorzeichen beibehält, während die my-Komponente das Vorzeichen umkehrt. Die mx-Komponente konzentriert sich hauptsächlich in der Nähe der Domänenwände. Ein lokaler Magnetfeldunterschied von etwa ±7 G zwischen benachbarten Domänen verursacht eine Verschiebung der lokalen NV-Resonanzfrequenz.

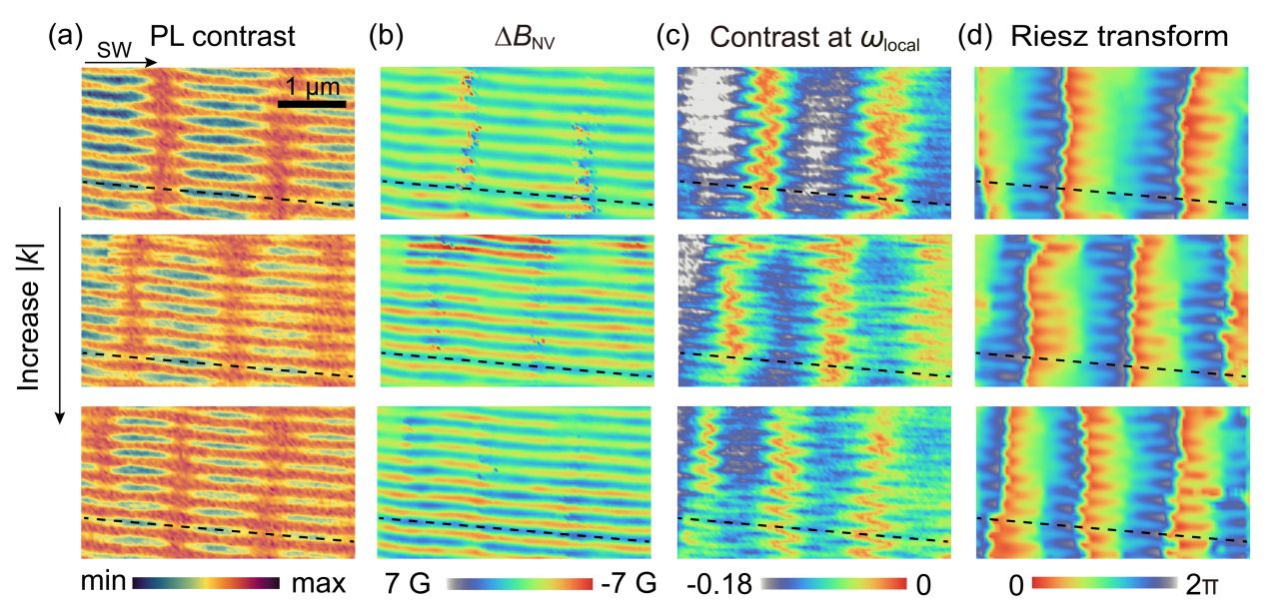

Abbildung 3: Messung nicht-entarteter Zustände von antiferromagnetisch gekoppelten Streifendomänen und Spinwellen in LSMO.

Warum diese Studie herausragt

Im Gegensatz zu herkömmlichen Methoden, die auf der Inversion des Magnetfelds beruhen, ermöglichte das Raster-NV-Sondenmikroskop von CIQTEK die gleichzeitige In-situ-Messung der Spinwellenphase und statischer magnetischer Domänen. Diese Kombination eröffnet einen neuen Weg, um zu untersuchen, wie magnetische Defekte, Domänengrenzen und Spinwellen miteinander interagieren, und gibt der Entwicklung magnonischer Geräte ein neues experimentelles Werkzeug an die Hand.

Studie 2: Anionenmodulation bringt Raumtemperatur-Ferromagnetismus in 2D-CuCrSe₂

Wo es veröffentlicht wurde: SCIENCE CHINA Materials

Titel der Arbeit:Anionenmodulationsinduzierter Ferromagnetismus bei Raumtemperatur in zweidimensionalem CuCrSe₂

Forschungsgruppe:Das Team von Wu Changzheng an der University of Science and Technology of China

Dieses Team schlug eine „Anionenmodulations“-Strategie vor. Durch selektives Entfernen von Se-Anionen aus CuCrSe₂ mittels Vakuumglühen führten sie Se-Leerstellen im Material ein.

Herausziehen von Selen, ohne den Kristall zu zerstören

Die Zahlen hier sind einen Moment des Innehaltens wert. Nach 20 Minuten Glühen betrug das Se-Verlustverhältnis in den CuCrSe₂-Nanoblättern etwa 10 %, dennoch behielt das Material seine ursprüngliche geschichtete Kristallstruktur bei. Es gab keinen offensichtlichen strukturellen Phasenübergang und keine zweite Phase. Mehrere strukturelle Charakterisierungen bestätigten gemeinsam, dass der Glühprozess hauptsächlich die Entfernung von Se-Anionen bewirkte.

Bestätigung des Magnetismus bei Raumtemperatur

Um zu verifizieren, dass das Material bei Raumtemperatur ferromagnetisch war, kombinierte das Team mehrere Techniken: Magnetkraftmikroskopie (MFM), das Raster-NV-Sondenmikroskop (SNVM) und Messungen des anomalen Hall-Effekts (AHE). Unter diesen zeigten die SNVM-Ergebnisse bei Raumtemperatur deutlich ein lokales magnetisches Signal in den geglühten CuCrSe₂-Nanoblättern, während die Proben, die nicht geglüht worden waren, keine offensichtlichen magnetischen Domänen zeigten.

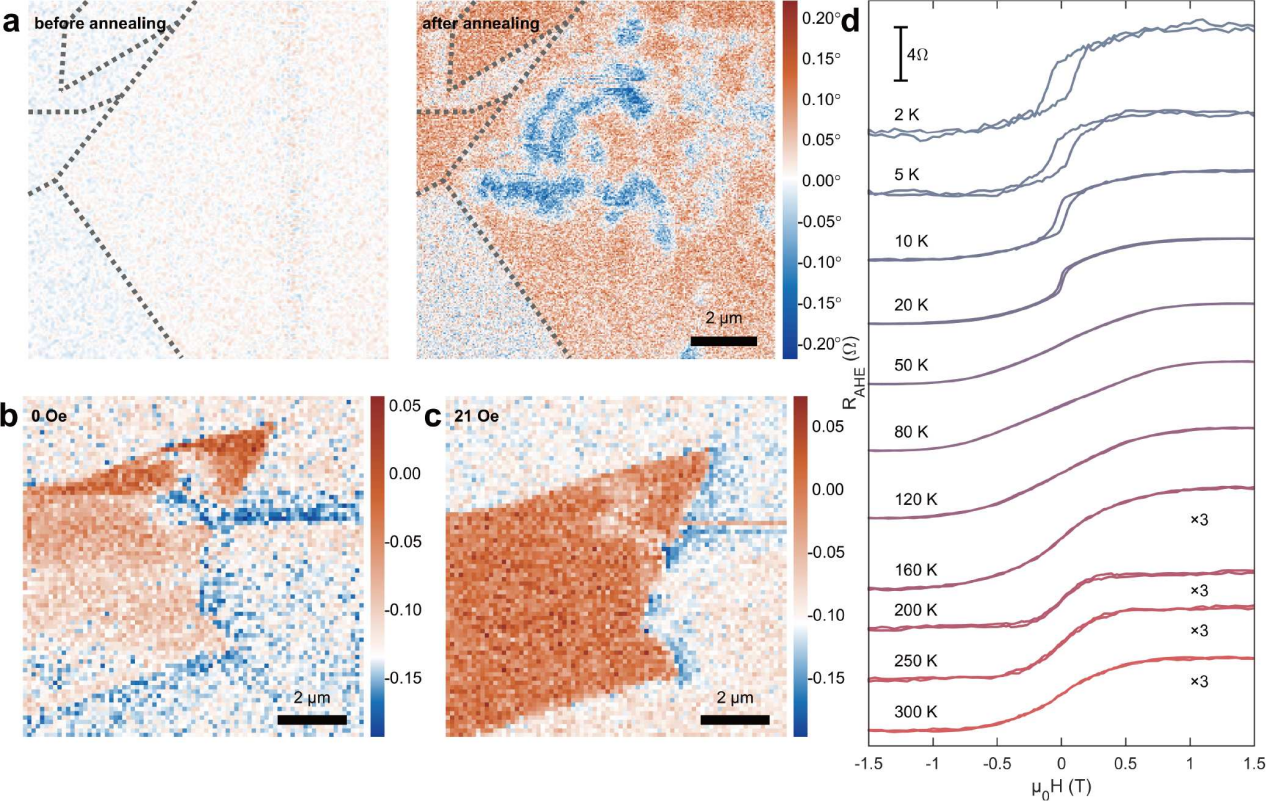

Abbildung 4: Test des Raumtemperatur-Ferromagnetismus von A-CuCrSe₂-Material.

Was passiert auf atomarer Ebene?

Theoretische Berechnungen enthüllten den mikroskopischen Mechanismus hinter dem verstärkten Magnetismus. Se-Leerstellen an spezifischen Stellen können die Verteilung des magnetischen Moments der umgebenden Cr-Atome verändern, eine ausgeprägtere Aufspaltung des magnetischen Moments zwischen Cr-Atomen erzeugen und die Spin-Bahn-Austausch-Energielücke verengen, was die ferromagnetische Superaustausch-Wechselwirkung zwischen Cr und Cr stärkt.

Die Position der Leerstelle ist wichtig. Se-Leerstellen an verschiedenen Positionen haben spürbar unterschiedliche Auswirkungen auf den Magnetismus, und die Se-Leerstellen an den vorteilhaften Stellen sind der Schlüssel zum Erreichen von Hochtemperatur-Ferromagnetismus.

Warum diese Studie herausragt

Die Arbeit zeigt, dass die selektive Abstimmung von Anionenleerstellen in 2D-Materialien magnetische Wechselwirkungen effektiv stärken kann, während die ursprüngliche Kristallstruktur erhalten bleibt. Dies weist auf einen neuen Weg zur Herstellung von 2D-ferromagnetischen Materialien bei Raumtemperatur hin und bietet einen wichtigen Referenzpunkt für die Entwicklung niedrigdimensionaler magnetischer Materialien für die Spintronik.

Studie 3: Wie transversale Magnetfelder NV-Zentrum-Spins mischen

Wo sie veröffentlicht wurde:ACS Photonics

Titel der Arbeit:Optisch detektierte Spin-Mischung von Stickstoff-Vakanz-Zentren in Diamant

Forschungsgruppe:Das Forschungsteam von Zhang Jun am Institute of Semiconductors, Chinese Academy of Sciences

Diese Studie enthüllte systematisch die Spin-Mischung, die Verschlechterung der optischen Auslesung und die Mechanismen der Ladungszustandsumwandlung von Diamant-Stickstoff-Vakanz-Zentren (NV-Zentren) unter einem transversalen Magnetfeld. Die Ergebnisse bieten einen neuen Weg, um die Stabilität von NV-basierten Sensoren zu verbessern, wenn sie in komplexen magnetischen Umgebungen arbeiten.

Das Problem mit einem Feld, das sich nicht ausrichtet

Diamant-NV-Zentren sind eine wichtige Klasse von Festkörper-Quantendefekten. Sie können durch Laser initialisiert, mit Mikrowellen manipuliert und durch Fluoreszenz ausgelesen werden, weshalb sie in der hochempfindlichen Magnetfeldmessung, Quantenbildgebung und Quanteninformationsverarbeitung weit verbreitet sind.

In einem realen Gerät richtet sich das angelegte Magnetfeld jedoch selten perfekt an der NV-Achse aus. Wenn das Feld eine transversale Komponente hat, mischt es die verschiedenen Spin-Unterniveaus des NV-Zentrums und schwächt die Fähigkeit, die Spins optisch zu polarisieren, was wiederum die Fluoreszenzauslesung und die magnetischen Resonanzsignale beeinflusst.

Was das Team gemessen hat

Die Forscher verwendeten die ODMR-bezogenen Instrumente von CIQTEK zusammen mit Photolumineszenz (PL) und kontinuierlichen Wellen-optisch detektierte magnetische Resonanz (ODMR)Techniken, um systematisch zu messen, wie Diamant-NV-Zentren unter verschiedenen Magnetfeldern und Temperaturen reagieren.

ODMR funktioniert durch die Überwachung der Fluoreszenzänderungen, die durch mikrowellengesteuerte Spin-Übergänge verursacht werden, was widerspiegelt, wie gut das NV-Zentrum seinen Spin initialisieren kann und wie gut die optische Auslesung funktioniert. Die Experimente ergaben, dass sich die ms=0- und ms=1-Spinzustände des NV-Zentrums deutlicher mischen, je stärker das transversale Magnetfeld wird. Die Effizienz der optischen Polarisation sinkt und der ODMR-Kontrast schwächt sich damit ab.

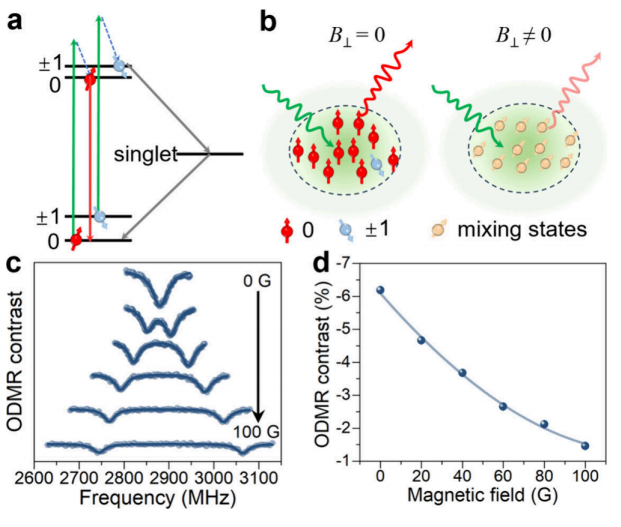

Abbildung 5: Messung des Spin-Mischungseffekts von NV⁻ unter einem transversalen Magnetfeld mittels ODMR.

Das kritische Magnetfeld Bc

Um quantitativ zu bewerten, wie gut ein NV-Zentrum ein transversales Magnetfeld toleriert, extrahierte das Team ein kritisches Magnetfeld, Bc, aus den feldabhängigen PL-Kontrastkurven. Dieser Parameter markiert die Feldskala, bei der die Spin-Mischung beginnt, die optische Auslesung signifikant zu beeinflussen. Ein größeres Bc bedeutet, dass das NV-Zentrum stabiler gegenüber transversalen Magnetfeldern ist. Ein kleineres Bc bedeutet, dass seine optische Auslesung leichter durch Feldfehlausrichtung gestört wird.

Temperatur verändert das Bild

Die Studie ergab auch, dass das kritische Magnetfeld eindeutig von der Temperatur abhängt. In einem bestimmten mittleren Temperaturbereich wurde die Fluoreszenzreaktion des NV-Zentrums signifikant unterdrückt.

Durch den Aufbau eines Lindblad-Mastergleichungsmodells, das die angeregte orbitale Struktur, phononengestützte orbitale Relaxation und spinabhängige Intersystem-Crossing umfasst, enthüllten die Forscher, wie die Temperatur die Dynamik der angeregten Orbitale verändert und dadurch die durch das transversale Magnetfeld induzierte Spin-Mischung weiter abstimmt.

Ladungszustände erzählen den Rest der Geschichte

Das Team löste auch die Null-Phononen-Linienemission des negativ geladenen Zustands, NV⁻, und des neutralen Zustands, NV⁰, separat auf. Was sie sahen, war, dass der Abfall der NV⁻-Fluoreszenz bei zunehmendem transversalen Magnetfeld mit einer entsprechenden Änderung der NV⁰-Fluoreszenz einherging. Mit anderen Worten: Der durch das Magnetfeld verursachte Signalverlust stammt nicht vollständig aus strahlungslosen Prozessen. Er ist eng mit einer Umverteilung zwischen den NV⁻- und NV⁰-Ladungszuständen verbunden.

Warum diese Studie herausragt

Diese Arbeit verbindet Spin-Mixing, ODMR-Kontrastabfall, Temperatureffekte und Ladungszustandsdynamik zu einem Gesamtbild. Sie schlägt eine experimentelle Metrik vor, mit der die Stabilität des transversalen Magnetfelds von NV-basierten Sensoren bewertet werden kann, und liefert wichtige Referenzpunkte für die Auslegung der Magnetfeldrichtung, die Optimierung der Betriebstemperatur, die Steuerung von Ladungszuständen und die Verbesserung der optischen Ausleseleistung.

Ein genauerer Blick auf das Instrument: das Raster-NV-Sondenmikroskop (SNVM)

CIQTEK lädt Sie ein, das Raster-NV-Sondenmikroskop (SNVM) zu testen, ein weltweit führendes System für die magnetische Feldabbildung im Nanobereich. Wichtige Spezifikationen:

• Temperaturbereich: 1,8 K bis 300 K

• Vektormagnetfeld: 9 / 1 / 1 T

• Magnetische räumliche Auflösung: 10 nm

Zwei Konfigurationen sind verfügbar:

• Raumtemperatur-SNVM

• Tieftemperatur-SNVM

Probieren Sie es selbst aus: kostenlose Probentests und Vor-Ort-Besuche

CIQTEK verfügt über umfassende Erfahrung bei Probentests und unterstützt sowohl Vor-Ort-Besuche als auch kostenlose Probenmessungen. Wenn Sie eine Probe haben, die Sie testen lassen möchten, senden Sie eine E-Mail an unsere Ingenieure unter sunh@ciqtek.com und wir kümmern uns um den Rest.

Möchten Sie mehr über unsere Produkte erfahren und wie sie zu Ihrer Arbeit passen könnten? Kontaktieren Sie uns jederzeit:

Telefon: +86 400-0606-976

E-Mail: gylz@ciqtek.com

Häufig gestellte Fragen

Was ist ODMR?

Optisch detektierte magnetische Resonanz (ODMR) ist eine Charakterisierungsmethode in der Festkörper-Spin-Wissenschaft. Sie funktioniert durch die Überwachung von Fluoreszenzänderungen, die durch mikrowellengesteuerte Spinübergänge verursacht werden, was sie nützlich für die magnetische Feldabbildung im Mikrobereich und für die Analyse der Spindynamik macht.

Was kann ein Raster-NV-Sondenmikroskop (SNVM) messen?

SNVM verwendet NV-Zentren, um Magnetfelder im Nanobereich zu detektieren und abzubilden. Wie die oben beschriebene Arbeit zeigt, kann es gleichzeitig die Spinwellenphase und statische magnetische Domänen messen, was es Forschern ermöglicht, die Wechselwirkung zwischen magnetischen Defekten, Domänengrenzen und Spinwellen zu untersuchen. Das System unterstützt zudem die Bildgebung über einen Temperaturbereich von 1,8 K bis 300 K.

Warum ist Ferromagnetismus bei Raumtemperatur in 2D-Materialien so bedeutend?

Weil dies bedeutet, dass Magnetismus ohne teure Kühlung bestehen bleibt. In der CuCrSe₂-Arbeit verbesserte das selektive Entfernen von Se-Anionen durch Vakuumglühen die magnetischen Wechselwirkungen, während die geschichtete Kristallstruktur intakt blieb, was auf praktische 2D-ferromagnetische Materialien für die Spintronik hindeutet.

Warum ist die Stabilität des transversalen Magnetfelds für NV-basierte Sensoren wichtig?

Echte Geräte liefern selten ein Magnetfeld, das perfekt mit der NV-Achse ausgerichtet ist. Eine transversale Komponente mischt die NV-Spin-Unterebenen, schwächt die optische Polarisation und reduziert den ODMR-Kontrast. Das kritische Magnetfeld Bc bietet Ingenieuren eine messbare Möglichkeit, zu vergleichen, wie gut verschiedene NV-Zentren bei einer solchen Feldfehlausrichtung bestehen.

Lassen Sie uns im Gespräch bleiben

Folgen Sie uns für weitere Branchennachrichten und Forschungs-Updates aus der Welt der Sensorik. Wenn Sie sehen möchten, wie unsere ODMR-Instrumente in Ihre eigene Arbeit passen, kontaktieren Sie uns unter gylz@ciqtek.com oder rufen Sie +86 400-0606-976 an.
